Um corpo de prova de aço com diâmetro de 20 mm, comprimento 60 mm e módulo de elasticidade 210.000 MPa será submetido a um ensaio de compressão. Se for aplicada uma Força de 100.000 N, assinale a opção que apresenta a tensão absorvida pelo corpo de prova (T) e sua deformação em percentual (!$ ε !$), respectivamente. Dado: !$ π !$= 3, 14.

Uma pessoa deseja subir uma rampa que mede 12 metros de comprimento e forma um ângulo de 30º com o plano horizontal. Após subir a rampa, a altura que a pessoa se encontra em relação à posição que se encontrava inicialmente é de quantos metros?

Com relação à transmissão por correias, é correto afirmar que:

São aditivos normalmente utilizados em lubrificantes industriais, EXCETO:

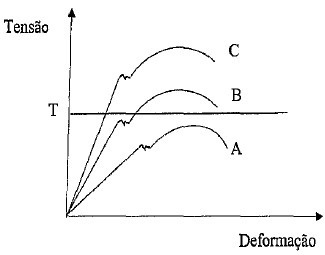

Um Militar deverá confeccionar uma estrutura para uma Organização Militar da Marinha do Brasil. Como requisito de projeto, o material utilizado, quando submetido a uma tensão igual a T, deverá estar dentro da fase elástica. O militar dispõe dos materiais A, B e C, cujos ensaios de tração apresentam as curvas de tensão-deformação conforme imagem abaixo. Qual material deverá ser escolhido e o por quê?

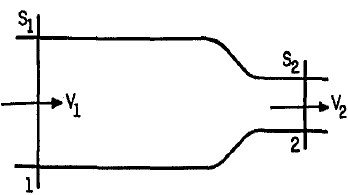

Um fluido incompressível escoa em regime permanente em uma tubulação, conforme a figura abaixo.

Dados:

área da seção 1 = 20 cm² ;

área da seção 2 = 1 O cm² ; e

velocidade de escoamento V1 na seção 1 = 2 m/s.

Calcule a vazão do fluído e sua velocidade de escoamento na seção 2, respectivamente, e assinale a opção correta.

A união de peças feita pelos elementos de fixação pode ser de dois tipos: móvel ou permanente. No tipo de união permanente, os elementos de fixação, uma vez instalados, não podem ser retirados sem que fiqüem inutilizados. Assim, assinale a opção que apresenta somente elementos de fixação do tipo permanente.

O paquímetro é um instrumento usado para medir as dimensões lineares internas e externas e de profundidade de uma peça. Consiste, basicamente, em uma régua graduada, com encosto fixo, sobre o qual desliza um cursor. A escala do seu cursor é chamada de nônio ou vernier. No caso de um paquímetro, no sistema métrico, cuja unidade de escala fixa é de 1mm, com um nônio com 20 divisões, é correto afirmar que a resolução é de:

O Capitão-Tenente (Engenheiro Naval) Charlie decidiu instalar uma máquina térmica ideal (Camot) na Estação Antártica Comandante Ferraz. A referida máquina térmica recebe 1.000kJ calor de uma fonte de energia a 600ºC e descarrega na fonte fria a 60ºC. Assinale a opção que apresenta a eficiência térmica (!$ η !$). o trabalho fornecido (W) e o calor descarregado (Qr), respectivamente.

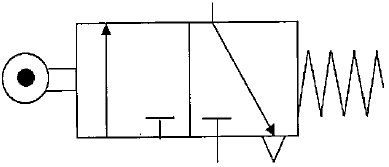

Observe a figura abaixo:

Sabendo que válvulas pneumáticas são utilizadas como elementos de sinais para automação pneumática, assinale a opção correta sobre a válvula pneumática acima apresentada.
