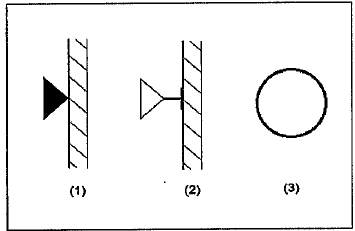

Uma planta de instalações elétricas residencial contém os elementos gráficos apresentados abaixo:

Com base nesses elementos gráficos, assinale a opção que apresenta corretamente os seus significados em planta.

O clfnquer, cujas matérias-primas são o calcário e a argila, é o principal componente do cimento Portland, enquanto a adição de outros componentes controlados estabelecem diferentes tipos e classes do material. Dentre as classificações de cimento Portland mais comuns no mercado, correlacione o nome técnico à sua respectiva sigla e assinale a opção correta.

NOME TÉCNICO

I- Cimento Portland Pozolênico

lI- Cimento Portland de Alta Resistência Inicial

IlI- Cimento Portland Composto

IV- Cimento Portland de Alto Forno

V- Cimento Portland Comum

SIGLA

( ) CP I

( ) CP lI

( ) CP III

( ) CP IV

( ) CP V-ARI

De acordo com a NBR 14931 :2004 - Execução de estruturas de concreto - Procedimento, dentre as modalidades de preparo do concreto, verificam-se as possibilidades de preparo pelo executante da obra ou por empresa de serviços de concretagem. Com base nessa última modalidade, analise os parametros a seguir.

I- Resistência característica do concreto à compressão na idade de controle.

lI- Consumo de cimento Portland por metro cúbico.

IlI- Dimensão máxima característica do agregado graúdo.

IV- Abatimento do concreto fresco no momento da entrega.

Dentre os parametros apresentados, quais são os necessários para a especificação do concreto pela resistência característica à compressão?

Durante o processo de construção de uma laje de concreto armado, um procedimento foi realizado com o propósito de proteger, por meios adequados, a superfície do elemento estrutural, evitando-se assim a perda prematura de água de amassamento. A esse procedimento dá-se o nome de:

De acordo com a NBR 6122:2022 - Projeto e execução de fundações, durante o acompanhamento, controle e verificação da cravação por percussão de uma estaca pré-moldada de concreto, são parâmetros que devem ser verificados, EXCETO:

Durante uma inspeção em busca de manifestações patológicas, foram verificadas fissuras de aproximadamente 45° nos trechos de alvenaria abaixo das janelas, conforme ilustrado pela figura a seguir.

As fissuras observadas são características de uma falha construtiva, que é denominada ausência de:

De acordo com a NBR 14931 :2004 - Execução de estruturas de concreto - Procedimento, durante o procedimento de concretagem, o concreto deve ser lançado com técnica que elimine ou reduza significativamente a segregação entre seus componentes. Nesse sentido, entre as medidas que podem ser adotadas para redução da segregação, NÃO é eficaz:

De acordo com as definições presentes na norma NBR 16636-1:2017 - Elaboração e desenvolvimento de serviços técnicos especializados de projetos arquitetônicos e urbanísticos. Parte 1: Diretrizes e Terminologia, correlacione os tipos de serviços técnicos às suas definições e assinale a opção correta.

TIPOS DE SERVIÇOS TÉCNICOS

I- Anteprojeto Arquitetônico

lI- Cadastro "como construído" (as built)

IlI- Estudo de Viabilidade do Empreendimento

IV- Estudo Preliminar

V- Projeto Executivo

DEFINIÇÕES

( ) Etapa destinada à concepção e à representação das informações técnicas iniciais de detalhamento do projeto arquitetônico da edificação, ou dos espaços urbanos e de seus elementos, instalações e componentes, a ser realizada por profissional habilitado.

( ) Etapa destinada à concepção e à representação final das informações técnicas dos projetos arquitetônicos, urbanísticos e de seus elementos, instalações e componentes, completas, definitivas, necessárias e suficientes à execução dos serviços da obra correspondentes.

( ) Etapa destinada à elaboração de análise e avaliações para seleção e recomendação de alternativas para a concepção da edificação e de seus elementos, instalações e componentes.

( ) Etapa destinada ao dimensionamento preliminar dos conceitos do projeto da edificação ou dos espaços livres públicos e privados a ser realizada por profissional habilitado.

( ) Etapa destinada a documentar tecnicamente e de forma fiel os resultados da obra executada a partir dos projetos e eventuais alterações realizadas.
