Observe a tabela abaixo.

Sabendo que a resistividade (p) de vários materiais está apresentada na tabela acima, calcule a resistência de um fio de cobre de 100 pés de comprimento que possui um diâmetro de 0,020 polegada a 20°C e assinale a opção correta.

O funcionamento adequado dos equipamentos de proteção do tipo diferencial-residual depende diretamente do esquema de aterramente utilizado na instalação elétrica. Qual esquema de aterramente impossibilita o funcionamento adequado dos dispositivos de proteção do tipo diferencial- residual?

Fusíveis e disjuntores normalmente são utilizados em instalações elétricas como:

De acordo com Halliday, Resnick e Walker (2022), os materiais são classificados de acordo com a facilidade com que as cargas elétricas se movem em seu interior. Assim, o silício usado nos microclrcuitos dos computadores,,é classificado como:

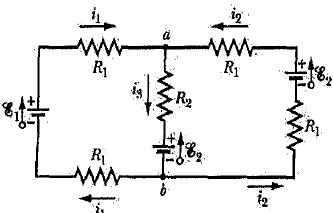

Observe a figura abaixo.

A figura acima mostra um circuito cujos elementos têm os seguintes valores:

!$ \varepsilon_1 =3,0, \varepsilon_2 = 6,0\,\,V R_1 = 2,0 \Omega\,e\,R-2 = 4,0 \Omega !$

Sendo as três fontes ideais, determine o valor absoluto das correntes i₁, i₂ e i₃ em ampéres, respectivamente, e assinale a opção correta.

Considerando uma tarifa de 11 centavos por kWh, calcule qual o custo total da utilização dos itens apresentados abaixo, assinalando a opção correta.

• Uma torradeira de 1200 W durante 30 minutos;

• Seis lâmpadas de 50 W durante 4 horas;

• Uma máquina de lavar de 500 W durante 45 minutos;

• Uma secadora de roupas elétrica de 4800 W durante 20 minutos; e

• Um PC de 80 W por 6 horas.

Por medição em um dia de trabalho, um militar soube que um motor de 12 CV na ponta de eixo trabalha com valores nominais de 380 V de tensão de linha, 20 A de corrente e, aproximadamente, um fator de potência de 0,83 indutivo. Considerando 1 CV= 736 W e !$ \sqrt{3} = 1,73 !$ , é correto afirmar que o rendimento do motor é de:

Segundo Mamede Filho (2017), os transformadores de corrente podem ser classificados de acordo com a disposição do enrolamento primário e a construção do núcleo. Assinale a opção que NÃO indica um tipo de transformador de corrente.

Observe a foto abaixo de uma determinada Organização Militar da Marinha do Brasil.

É correto afirmar que se trata de um equipamento do tipo:

Disjuntores são equipamentos destinados à manobra e à proteção de circuitos de alta tensão quando associados a relés. Assinale a opção que NÃO apresenta um tipo de disjuntor encontrado em uma subestação.
