Observe a figura abaixo.

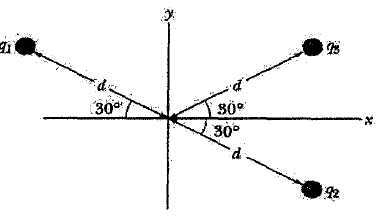

A figura acima mostra três partlculas de cargas q1 = +2Q, q2 = -2Q e q3 = -4Q, todas situadas a uma distancia d da origem. Assim, determine o módulo do campo elétrico total E produzido na origem pelas três partículas e assinale a opção correta.

Dado: Sendo k = 1/4_TTEo

Observe a figura abaixo.

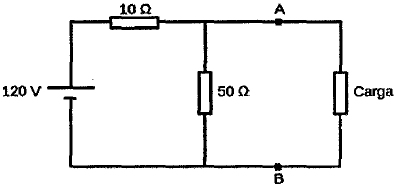

A fonte de tensão constante, representada na figura acima entre os terminais A e B, alimenta uma carga puramente resistiva. Com base nessas informações, qual o valor da máxima transferência de potência fornecida á carga?

Um condutor elétrico tem comprimento L, diâmetro D e resistência elétrica R. Ao dobrar o seu comprimento e reduzir a metade o diâmetro, sua nova resistência elétrica será igual a:

Uma fonte de tensão realiza um trabalho sobre cargas elétricas para manter uma diferença de potencial entre seus terminais. Se dW é o trabalho realizado pela fonte para transportar uma carga positiva dq do terminal negativo para o terminal positivo, o trabalho por unidade de carga da fonte (dW/dq) é chamado de:

Considere a instalação elétrica de uma indústria cuja demanda média calculada foi de 879,6 kVA com fator de potência indutivo de 0,83. Desejando-se corrigi-lo para 0,92, calcule a potência capacitiva para um eventual banco de capacitares a ser instalado e assinale a opção correta.

Considere um transformador com os seguintes dados: tensão primária = 13,8 kV e RTP = 120. Ao realizar a leitura de tensão no secundário desse transformador com instrumento adequado, o eletricista de serviço de uma dada Organização Militar encontrou o valor de 98,25 V. Assim, calcule o valor da tensão no primário no momento da leitura 1 e assinale a opção correta.

Assinale a opção que NÂO apresenta uma característica de um transformador ideal.

"Qualquer circuito de corrente contínua de dois terminais pode ser substituído por um circuito equivalente que consista somente de uma fonte de tensão e de um resistor em série." Assinale a opção que apresenta como é denominado o teorema para análise de circuitos supracitado.

Dentre os diversos tipos de transformadores de força presentes nas indústrias, 2 tipos ganham destaque, a saber: os a seco e os a óleo. Assim, assinale a opção que apresenta uma característica que está presente apenas no transformador a óleo.

Assinale a opção que completa corretamente as lacunas da sentença abaixo.

O(A) campo elétrico, que não corpo carregado; é uma propriedade do depende da presença de um é medida em .
