Com relação às propriedades dos materiais, quanto maior a porcentagem de carbono presente em um determinado aço:

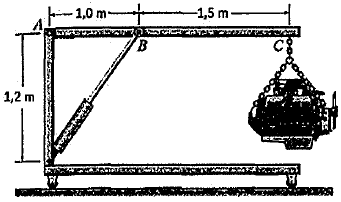

Observe a figura a seguir.

A lança ABC do guindaste de motor está presa por parafuso no ponto A e interligada por um pino no ponto B. Assinale a opção correta que apresenta o valor da reação vertical no ponto A, sabendo que o motor exerce uma força de 8kN, que os pontos A e B possuem reações horizontais iguais a zero e que não há deslocamento do ponto C.

Referente ao compressor de diafragma, é correto afirmar que:

Uma barra cilíndrica com diâmetro de 25 mm e comprimento inicial de 250 mm é submetida a uma força axial de tração de 165 kN, resultando em um alongamento de 1,2 mm. Sabendo que a tensão de escoamento do material da barra é de 440 MPa, calcule o módulo de elasticidade do material e assinale a opção correta. Considere TT=3, 14.

Analise a tabela abaixo.

Item	Sinais	Definição do uso
I		Usado nas cotas que indicam diâmetro.
II		Usado nas indicações de bitolas em chapas, fios, etc.
III		Usado nas cotas que indicam arredondamento.
IV		Usado nas cotas que indicam raio de curvatura.
V		Usado nas cotas que indicam quadrado, quando o desenho não mostra claramente.
VI		Indica linha de centro.
VII		Indica linha de simetria.

Em Desenho Técnico, recomenda-se o uso de sinais para serem colocados nas cotas, sempre antes dos algarismos. Considerando as definições de uso feitas nos itens da tabela acima, assinale a opção que apresenta somente definições corretas de uso.
