Examine o circuito abaixo.

O circuito apresentado acima pode ser substituído por uma única porta lógica. Assim, por qual porta lógica ele pode ser substituído?

Complete as lacunas da sentença abaixo, e assinale a opção correta.

O e o são dispositivos que armazenam energia na forma de, respectivamente, e .

Com relação a motores síncronos, assinale a opção correta.

Considere o circuito da figura abaixo.

Supondo que os componentes são ideais e que a tensão de entrada é senoidal pura, assinale a opção que apresenta corretamente a forma de onda da tensão na carga R_L.

Examine as figuras abaixo.

Considere o circuito lógico, com entradas A, B e C, e saída S e o gráfico com os valores para as entradas A, B e C apresentados acima, assinalando a seguir a opção que apresenta os valores para a saída S.

Calcule a expressão 135,125₁₀ - 73₈ + A₄F₁₆ e assinale a opção que apresenta o resultado no sistema binário.

Examine o circuito abaixo.

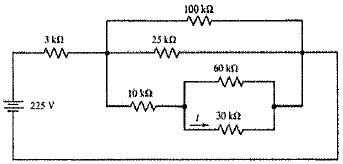

Calcule a corrente I sobre o resistor de \( 30 k \Omega \) e assinale a opção correta.

Sobre transistores de efeito de campo, analise as Examine as figuras abaixo. afirmativas abaixo e assinale a opção correta.

I- Transistores MOSFET usados em circuitos digitais como chaves devem operar nas regiões de triodo e corte.

II- A região de saturação de MOSFETs é usada na amplificação de sinais.

III- Para operar como chave, os transistores TBJ devem operar na região saturação e de corte.

Examine o circuito abaixo.

Calcule o valor da frequência de ressonância do circuito acima e assinale a opção correta.

Dados: \( R = 50 \ k\Omega; L = 4 nH; C = 20 \mu F; V = 100 V \ e \ \pi = 3,14 \).

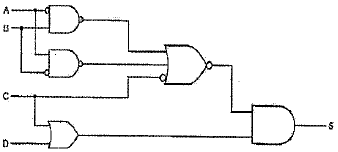

Qual expressão lógica não simplificada representa o circuito abaixo?
