Considere uma antena com impedância \( Z_L = 80\Omega \) e uma linha bifilar balanceada de \( 320\Omega \). Assim, assinale a opção que apresenta a SWR antes do casamento e a impedância característica de um transformador de \( \lambda/4 \) para casar essa carga.

Um técnico é responsável pela manutenção dos servidores de gerenciamento de chamados. A sua empresa deseja que a abertura de tickets seja realizada também pelos usuários que estão em teletrabalho. Com isso o técnico deve associar endereços IP públicos roteáveis aos endereços IP privados não roteáveis de seus servidores. Assim, a partir de qual serviço de rede é possível realizar essa associação?

Analise a afirmativa abaixo.

"Apesar dos roteadores conseguirem conectar múltiplas redes simultaneamente, as grandes organizações raramente utilizam apenas 1 (um) em seu projeto".

Assinale a opção que explica corretamente a afirmativa acima.

Considere a onda \( AM \ s(t) = A_c [1 \div k_a A_mcos(2\pi f_mt)] cos (2 \pi f_ct) \) com fator de modulação \( (\mu = k_aA_m) \) de 50% e potência média da onda modulante m(t) igual a \( P = { \large 1 \over 2} A^2_m \).

Utilizando um sistema de detecção de envoltória, assinale a opção que apresenta quantas vezes mais deve-se transmitir de potência, nesse sistema, se comparado a um sistema de detecção coerente, para obter a mesma qualidade.

Com relação à transmissão de voz em tempo real pela rede IP, assinale a opção que apresenta o protocolo fundamental para o transporte desse tráfego.

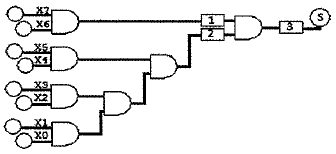

Examine o circuito abaixo.

O número inteiro X é expresso em notação binária pelo byte [X₇, X₆, X₅, X₄, X₃, X₂, X₁, X₀], onde X₇ é o bit mais significativo. O circuito lógico ilustrado acima tem saída S = 1 (VERDADEIRO) se o valor de X é 255 OU se X está no intervalo de 0 a 191 (inclusive), em notação decimal, e S = 0 (FALSO) em todos os demais casos. Com base nessas informações, assinale quais caixas indicam as posições onde devem ser colocados inversores e quais caixas devem ser ligadas em curto, respectivamente.

O circuito abaixo ilustra um transistor:

Com relação à infraestrutura de voz de uma rede móvel, assinale a opção que apresenta o componente mais complexo dessa rede, responsável pelo rastreamento de usuários e envio de chamadas.

O padrão de redes sem fio IEEE 802.11 utiliza um mecanismo para coordenar a transmissão de dados entre hosts de uma rede. Esse mecanismo é chamado de CSMNCA (Carrier Sense Multiple Access with Collision Avoidance). Com base nessa informação analise as afirmativas abaixo:

I- Um host transmissor envia uma mensagem de controle ao host receptor antes de enviar dados.

II- A estação controladora da rede Ethernet determina como os hosts se alternam na transmissão.

III- O host transmissor espera a resposta da mensagem de controle por parte do host receptor para enviar um dado.

IV- Quando um host receptor recebe ao mesmo tempo duas ou mais mensagens de controle de diferentes hosts, o host receptor leva em consideração a mensagem do host transmissor mais próximo.

Assinale a opção correta.

Um estudante de redes de computadores decidiu verificar se o protocolo 'pára-e-vai' é ineficiente ou eficiente em relação ao aproveitamento do throughput. Para isso, pensou na seguinte situação: tamanho do pacote 2000 bytes, throughput de 4 Mbps e atraso (tempo entre transmissor e receptor) de 50ms. Calculando-se o percentual de utilização do throughput, assinale qual é esse percentual e classifique o protocolo como eficiente ou ineficiente (considere que para um protocolo eficiente deve-se obter um percentual de utilização acima de 60%).
