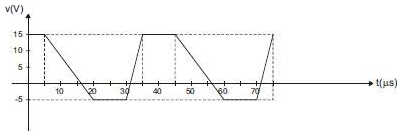

A frequência do sinal representado abaixo é

A operação em hexadecimal (3A + 97) resulta em valores nos sistemas decimal e binário, respectivamente, iguais a

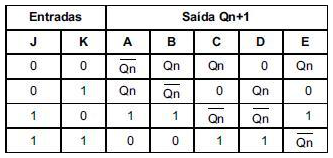

s condições lógicas da saída Qn + 1 de um flip-flop JK master-slave corresponde a:

Analise as proposições seguintes relativas ao SCR:

I. Após o disparo do SCR por meio da corrente no terminal gate, se essa corrente é interrompida, o SCR volta imediatamente à condição de corte.

II. O parâmetro (holding current) é a corrente mínima de anodo que mantém a condução do SCR.

III. Para o SCR entrar no estado de condução, o catodo precisa estar com um potencial positivo em relação ao anodo.

É correto o que consta APENAS em

O dispositivo semicondutor baseado no transistor bipolar, mas que não é acionado por corrente de base e sim por tensão, como no transistor de efeito de campo, e que pode operar em alta frequência com altas correntes é o

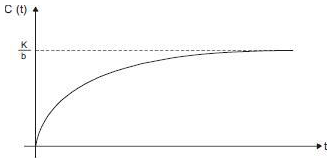

O gráfico abaixo representa a resposta típica no domínio do tempo de um sistema de controle com entrada R(s) = 1/s e saída C(s) e cuja função de transferência é K/(s + b), sendo K e b constantes:



Trata-se de um sistema de

O parâmetro híbrido do transistor que se refere ao ganho de corrente na configuração emissor comum é

Um filtro passa-altas passivo formado por um resistor de 10 e um capacitor de 100 nF tem frequência de corte inferior de

Um circuito composto de um resistor R e um capacitor C em série é alimentado por um gerador de tensão senoidal Vi(t). Sendo Vo(t) a tensão no capacitor, a transformada de Laplace da função de transferência F(s) = Vo(s) / Vi(s) é igual a:

A expressão matemática que representa o comportamento da saída do circuito abaixo é:
