No mesmo projeto, há uma cota que indica o valor de 550 m. Medindo a distância no desenho, obtém-se, em cm, o valor:

A escala do desenho é de:

Em uma determinada representação gráfica de um projeto topográfico, cuja escala é 1:200, foi medida uma área retangular, no desenho, de lados 15 cm e 32 cm. A real área representada pelo retângulo medido é, em m², igual a

Sobre declinação magnética, está correto afirmar:

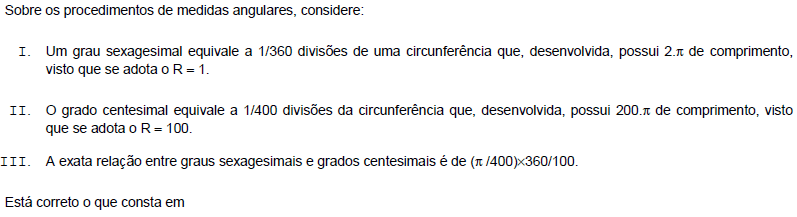

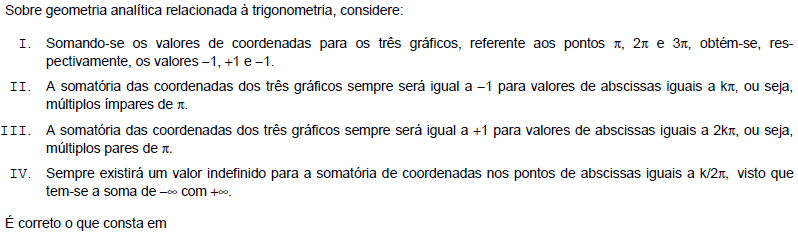

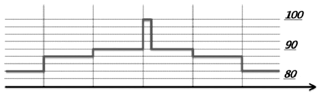

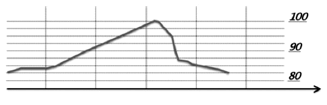

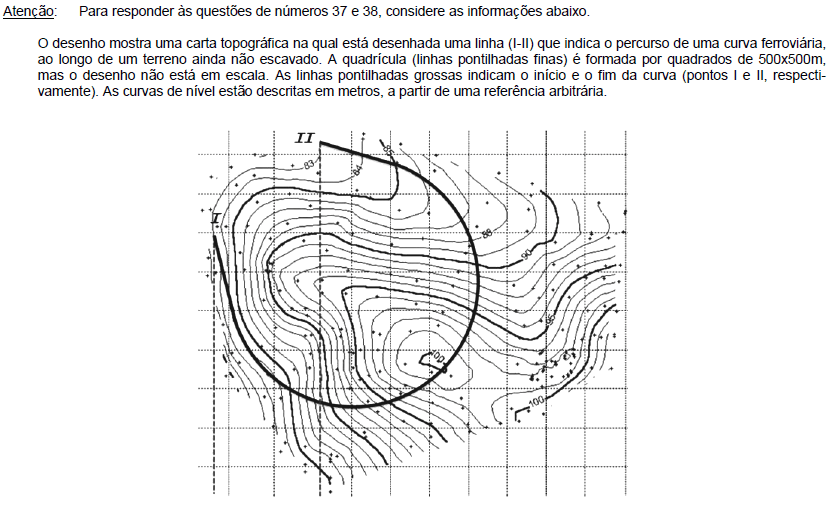

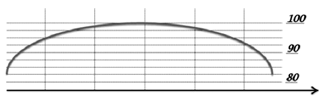

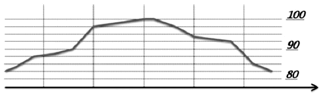

Se fosse feito um gráfico das elevações por onde passa todo o percurso da curva I-II, como se tivesse sido desenvolvida, teríamos o corte de terreno descrito em:

Analise:

I. Para a correta execução dessa curva torna-se necessária uma sobrelevação, cuja inclinação “desce” para dentro da curva.

II. A maior elevação (conta) por onde pode passar o percurso da linha férrea é igual a 100 m e a menor é de 82 m.

III. A linha férrea cruza com a curva de nível 84 cinco vezes, permanecendo ao longo dela por, pelo menos, 500 m.

É correto o que consta em

Sabendo-se que o ponto III está posicionado na abscissa 175 m, o comprimento da linha III-IV, em m, é igual a

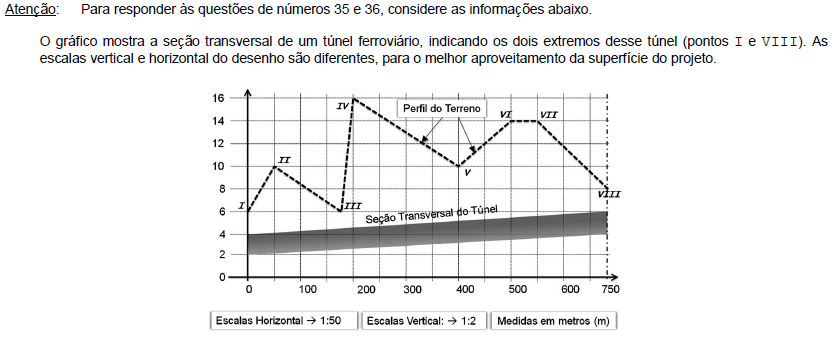

A área final da seção transversal do túnel (em projeto), em m², será de
