Atenção: Considere o enunciado abaixo para responder à questão .

No circuito pneumático da figura abaixo, ao se acionar o botão, a haste do atuador deve avançar e retornar automaticamente.




Nesse circuito é utilizada uma válvula direcional

Uma engrenagem cilíndrica com dentes helicoidais apresenta as seguintes características geométricas:

d - diâmetro primitivo
α - ângulo de pressão normal
ß - ângulo de hélice

Conhecido o torque T aplicado na engrenagem, a força axial é determinada por

Os dados de ocorrência de falhas nos trilhos foram tabulados no período de 1 ano.

Fatores de falhas Nº mensal de Frequência
falhas ocorridas (nº de meses)
Microestrutura 1 3
Inclusões 2 4
Impurezas 3 3
Dureza 2 2
Alteração superficial
aquecimento soldagem 6 5
Sobrecarga 2 3

A média de falhas ocorridas na linha é igual a

Em relação às partículas magnéticas via úmida, o método de ensaio por partículas magnéticas secas utilizado em materiais ferromagnéticos na detecção de descontinuidades superficiais, apresenta:

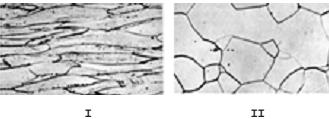

As figuras I e II mostram, respectivamente, o aspecto da morfologia dos grãos de um aço antes e depois da recristalização.



Trata-se, então, de um aço

Observe o diagrama esquemático de transformação apresentado abaixo.



Ele refere-se ao tratamento térmico denominado martêmpera,

Um exame ultrassônico deverá ser executado a fim de detectar eventuais falhas de soldagem na área crítica, indicada na junta de topo, esquematizada abaixo.



Para esta inspeção recomenda-se a técnica Tandem,

A barra da figura abaixo, apoiada num único ponto que não lhe permite rotação, está submetida a momentos de torção de mesma intensidade e mesmo sentido nas duas extremidades.



A forma do diagrama de momentos de torção é representada pela figura:

A figura abaixo representa uma engrenagem em meio-corte.



Da figura observa-se que

Um rolamento rígido de esfera 6211 deverá ser montado na carcaça de uma bomba. Seguindo orientação do fabricante, a escolha do ajuste a ser adotado pertence ao sistema eixo base, dado por 100 K7h6. Nesse caso,
