Um transistor possui uma corrente de emissor de 12,096 mA e corrente de coletor 12 mA. O parâmetro β desse transistor vale:

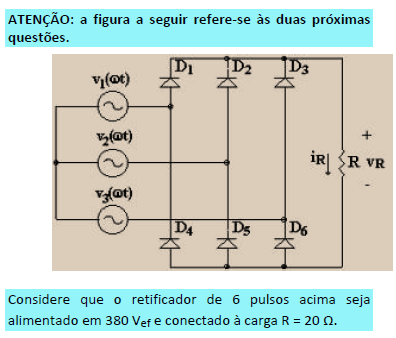

O valor médio da corrente é:

O valor médio da tensão retificada na carga é:

Um trem de pulsos de 50 Hz e ciclo de trabalho de 5% é modulado ao máximo em PPM por um sinal contínuo de 5 V. A constante do circuito modulador vale:

Sobre os transistores, analise as seguintes afirmativas: 1. BJT é um dispositivo que se encontra normalmente ligado, sendo desativado por uma corrente de base. 2. JFET é um dispositivo que se encontra normalmente desligado, sendo ativado por uma tensão de gatilho. 3. MOSFET emprega uma estrutura de gatilho isolado. 4. FET’s de potência não possuem algumas das limitações dos transistores bipolares. Estão corretas:

Um conversor D/A de cinco bits tem saída de corrente. Para uma entrada digital de 10100₂, é produzida uma corrente de saída de 10 mA. A corrente IOUT para uma entrada digital de 11101₂ será:

O sinal de entrada de um amplificador é 150 mV, enquanto que o sinal de saída é 15 V. O desempenho desse amplificador, em decibéis, é:

Em relação à instrumentação, analise as afirmativas a seguir: 1. O medidor de pressão diferencial é indicado para medição de líquidos limpos e não para medição de grãos. 2. Os medidores de nível com flutuadores e deslocadores são indicados para a medição de nível de líquidos e não são indicados para aplicação em materiais granulados. 3. O medidores de nível ultrassônicos são recomendados para uso em líquidos e materiais pastosos. 4. Os medidores de nível radioativos são indicados para aplicação em líquidos e materiais pastosos. Estão corretas:
