Um engenheiro sabe que a distribuição de temperaturas ao longo de uma parede de 10 m2 de área e de 0,8 m de espessura, em certo instante, corresponde a T(x)=a+bx+cx². Sabe-se que a = 780 °C; b = -250 °C/m; c = -70 °C/m². Considerando-se que a condutividade térmica do material é dada por 30 W/(m.°C), a taxa de transferência de calor que entra na parede (x=0) é dada, em kW, por

Associe os números adimensionais da primeira coluna com as características apresentadas na segunda coluna.

Adimensional

I - Número de Froude

II - Número de Mach

III - Número de Euler

Características

P - Relação entre as forças de pressão e as de inércia

Q - Relação entre as forças de inércia e as de compressibilidade

R - Relação entre as forças de inércia e as de gravidade

S - Relação entre as forças de compressibilidade e as de pressão.

A associação correta é

WHITE, F.M. Mecânica dos Fluidos. McGraw-Hill, 2002.

As figuras acima ilustram dois sistemas com múltiplos tubos. Com relação à vazão (Q) e à perda de carga (h_p) dos dois sistemas, verifica-se que

Sistema 1: Q=Q₁=Q₂=Q₃; hp_A->B = hp₁₊ hp₂+ hp₃. Sistema 2: Q=Q₁+Q₂+Q₃; h_pA->B = hp₁= hp₂= h_p3.

Um tanque rígido contém 1 kg de água, inicialmente a 1.400 KPa e 350 °C. Essa água é resfriada até a pressão de 400 kPa. Considerando-se que a energia interna no estado inicial corresponde a u₁ = 2.900 kJ/kg e, no estado final, vale u₂ = 1.500 kJ/kg, o calor transferido, nesse processo, é dado, em kJ, por

Um recipiente rígido de 2 m³ contém um gás a 350 K e 0,5 MPa. Ocorre um vazamento e 0,52 kg desse gás é perdido para a atmosfera. Após o vazamento, a temperatura do gás no tanque é de 320 K. Considerando-se que esse gás segue o modelo de gás ideal, com R=0,3 kJ/kg.K, a pressão no tanque, no estado final desse processo, é dada, em kPa, por

A conversão de (00110010)₂ para hexadecimal corresponde a

Um engenheiro é responsável por 8 funcionários em determinado projeto. O número de grupos de três funcionários que pode ser organizado, considerando-se que cada grupo deve diferir dos outros por, pelo menos, um dos seus componentes, é

Em um reservatório cilíndrico de paredes finas, fechado nas extremidades, as tensões planas ocorrentes em um ponto da parede são tais que !$ \sigma_1= 2 \sigma_2 !$. A tensão cisalhante máxima ocorrente neste ponto possui um valor igual a

O circuito RL, mostrado na figura acima, é alimentado por uma tensão alternada !$ V(t) = V_0 cos ( \omega t) !$, onde V₀ é a amplitude da tensão e a frequência de excitação do circuito. O equacionamento do circuito pela Lei de Kirshhoff das tensões resulta em uma equação diferencial de governo que, após ser resolvida, fornece para a corrente do circuito a expressão !$ i(t) = I_0 cos ( \omega t + \phi) !$, onde I₀ é a amplitude da corrente e !$ \phi = -tg^{-1} \omega L/R !$. Esse resultado para o ângulo indica que, se

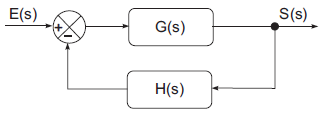

O controle de um processo é representado pelo diagrama de blocos acima, onde E(s) é a entrada, S(s) é a saída, G(s) é a função de transferência do processo a ser controlado e H(s) é a função de transferência do controlador. Considerando-se uma realimentação unitária, a função de transferência do sistema com o controlador, FT = S(s)/E(s), é expressa por
