Considerando a viga da figura abaixo, submetida a uma força inclinada, pode-se afirmar que a viga é estaticamente:

A viga da figura abaixo possui o produto de rigidez EI (módulo de elasticidade multiplicado pelo momento de inércia) igual a 2 kPa.m⁴ .

A flecha máxima na viga é:

A viga da figura abaixo é engastada de um lado e livre do outro.

Desprezando o peso da viga, a força cortante mínima e o momento fletor mínimo são, respectivamente:

A barra representada na figura abaixo, de área seccional 25 cm² , está submetida a uma carga axial de 10 kN.

A tensão cisalhante em uma superfície inclinada em 45°, como mostrado pela linha tracejada na figura, é:

O tarugo metálico em forma de paralelepípedo representado na figura abaixo (módulo de elasticidade igual a 100 GPa e coeficiente de Poisson igual a 0,25) tem as dimensões 10x1x1 cm quando não solicitado.

Quando submetido a uma carga axial de 100 KN, as novas dimensões do tarugo serão:

Uma barra de alumínio (módulo de elasticidade 72 GPa), quando não solicitada, tem 1m de comprimento e 10mm de diâmetro. Quando esta barra é tracionada axialmente com uma força de 5,6 kN, o seu comprimento passa a ser:

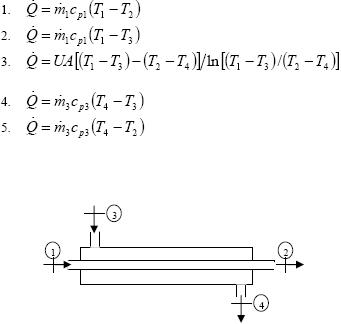

A figura abaixo representa um trocador de calor de tubos concêntricos de escoamento paralelo. Uma vazão mássica m₁ de fluido quente (calor específico constante cp₁) entra no tubo interno do trocador de calor com temperatura T₁ e sai com temperatura T₂. No tubo externo, uma vazão mássica m₃ de fluido frio (calor específico constante cp₃) entra no trocador de calor com temperatura T₃ e sai com temperatura T₄. A área de troca de calor é A e o coeficiente global de transferência de calor é U. Considere as várias equações propostas para o cálculo da taxa de transferência de calor Q:

Assinale a alternativa correta:

Na figura abaixo, uma partícula esférica é mantida em suspensão por um fluxo de ar alimentado pela seção inferior da câmara. O ar, ao incidir sobre a partícula, está na temperatura Ta. A área da partícula é A, o coeficiente de transferência de calor convectivo é h, o coeficiente de Stefan- Boltzmann é σ e a emissividade da partícula é ε. Se a temperatura da partícula deve ser mantida a Tp (maior que Ta), a temperatura Ts da superfície da câmara deve ser:

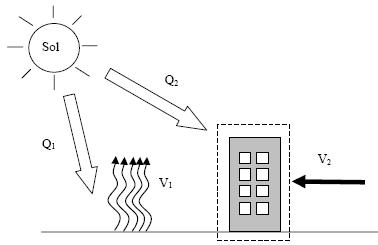

A figura abaixo representa o processo de transferência de calor para uma edificação. A energia solar (Q₁) incidente sobre o solo provoca o seu aquecimento e, conseqüentemente, um movimento de ascensão do ar (distante da edificação) com velocidade V₁. Este movimento de ascensão causa uma zona de baixa pressão, o que origina um vento horizontal com velocidade V₂.

Quando se analisa o processo de transferência de calor entre o ambiente externo e a parede da edificação (volume de controle tracejado), é correto afirmar que os mecanismos de transferência de calor são:

A figura abaixo representa um bocal convergente-divergente no qual há um escoamento isoentrópico de ar. O número de Mach tem valor unitário na seção "e". A pressão na seção de saída é menor que a pressão na seção "e".

Em relação a este bocal, analise as seguintes afirmativas sobre o comportamento do ar conforme este se desloca da esquerda para a direita:

1. Na seção convergente, a velocidade aumenta.

2. Na seção convergente, a pressão aumenta.

3. Na seção divergente, a velocidade aumenta.

4. Na seção divergente, a pressão aumenta.

Assinale a alternativa correta:
