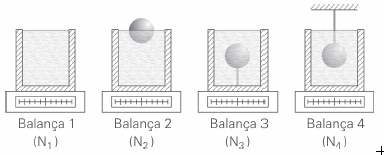

Considere quatro balanças idênticas sobre as quais estão colocados quatro recipientes, também idênticos, contendo água até a borda em equilíbrio hidrostático. No recipiente sobre a balança 1 há apenas água. Uma esfera flutua na água contida no recipiente sobre a balança 2. Uma outra esfera, menos densa do que a água, encontra-se em repouso, totalmente submersa na água do recipiente sobre a balança 3, presa por um fio ideal ao fundo do recipiente. Uma terceira esfera, mais densa do que a água, encontra-se em repouso, totalmente submersa na água do recipiente sobre a balança 4, presa por um fio ideal a um suporte fixo.

Desprezando os volumes dos fios e designando por N₁, N₂, N₃ e N₄ as respectivas marcações nas balanças, podemos afirmar que

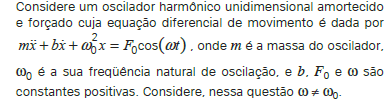

A respeito dos movimentos possíveis desse oscilador, assinale a afirmativa correta.

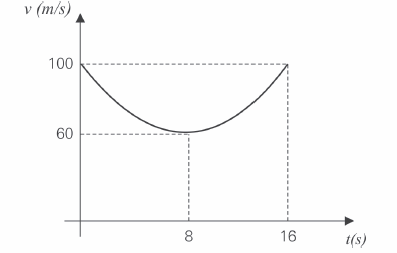

A figura representa, em gráfico cartesiano, como o módulo v da velocidade de um projétil, lançado obliquamente do solo, varia em função do tempo t durante o vôo, supondo desprezível a resistência do ar.

Com base no gráfico acima, é correto afirmar que o alcance do tiro foi de:

Uma esfera de aço, de pequenas dimensões, suspensa por uma mola ideal a um suporte, oscila harmonicamente na vertical em torno de sua posição de equilíbrio. A figura representa como a energia cinética da esfera varia em função do afastamento x em relação à posição de equilíbrio.

A constante elástica da mola vale
