Em relação ao Sistema de Transmissão de Energia Elétrica brasileiro, é correto afirmar que:

Dois grandes sistemas de energia elétrica são conectados por uma linha de transmissão cuja impedância é !$ j{\large{\sqrt2 \over 2}} !$ pu. Tanto a potência ativa transmitida pela linha como as tensões em suas barras terminais são de 1,0 pu. O deslocamento angular, em graus, entre as tensões nos dois terminais da linha, é:

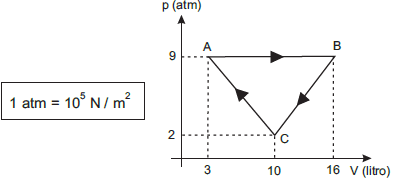

Um gás perfeito sofre uma série de transformações, realizando o ciclo ABCA, ilustrado no gráfico acima. O trabalho W realizado pelo gás neste ciclo, em kJ, é, aproximadamente:

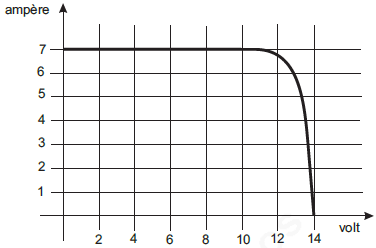

A figura apresenta a curva tensão x corrente de um painel fotovoltaico.

A resistência de carga, em ohms, que permite o aproveitamento máximo de potência vale, aproximadamente:

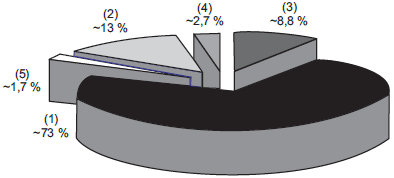

O gráfico abaixo representa a Oferta do Tipo de Geração de Eletricidade no Brasil, em 2004, segundo o BEN (Balanço Energético Nacional – 2005).

Considerando que a energia elétrica importada inclui a parcela paraguaia de Itaipu, as fontes de energia elétrica numeradas de 1 a 5, no gráfico, são, respectivamente:

No conjunto das regras para o funcionamento adequado do setor elétrico, o programa específico que incentivou as fontes alternativas de energia elétrica foi o:

De acordo com os dados da matriz energética brasileira, computados até 2004, está correto afirmar que:

Considerando-se o problema relativo ao curto-circuito nos terminais do gerador síncrono, girando em vazio, na velocidade síncrona, é correto afirmar que:

Os sistemas ininterruptos de fornecimento de energia (UPS) necessitam de um elemento armazenador de energia. Baterias são usualmente empregadas para este fim, mas existem tentativas com outras formas de armazenamento de energia. Uma destas é conhecida, na literatura inglesa, como flywheel, podendo ser chamada de volante de inércia. No volante de inércia, a energia é armazenada na forma cinética através de uma massa girante em alta velocidade. Suponha um armazenador deste tipo, com momento de inércia 1,1 kg.m², girando a 10⁴ rpm.

Admitindo rendimentos ideais em todos os componentes do sistema, o tempo aproximado, em minutos, que este armazenador pode suprir a uma carga de 10 kW é de:

A figura acima representa a curva ângulo de potência de um gerador, conectado a uma barra infinita através de duas linhas de transmissão e um transformador. Considerando a aplicação do critério de igualdade de áreas no problema da estabilidade angular deste sistema, avalie as afirmativas a seguir.

I - Para efeito de estudo de estabilidade, a tensão no gerador é afetada pela variação em sua velocidade.

II - O ângulo !$ δ_1 !$ representa a operação da máquina, considerando que há desequilíbrio entre a potência mecânica de entrada e a potência elétrica fornecida.

III - Admitindo que haja um curto-circuito próximo aos terminas do gerador, o ângulo !$ δ_2 !$ corresponde a um tempo crítico no qual o curto deve ser isolado pela proteção, de forma que não haja perda da estabilidade.

IV - A tensão na barra infinita varia em função do tipo de perturbação do sistema.

Está(ão) correta(s) apenas:
