Os dados de calibração de um termopar de Pt - PtRh(10%) com a junção de referência a 0 ºC estão indicados na tabela acima. O termopar está instalado numa fornalha de craqueamento, estando sua junção fria à temperatura de 50 ºC. A leitura do termopar indica uma d.d.p de 6,0 mV. A temperatura real interna do reator, em ºC, é:

Com base no planejamento e detalhamento apresentado acima, o tempo de folga, em horas, do Técnico Artur, durante a realização do serviço de manutenção do equipamento, será:

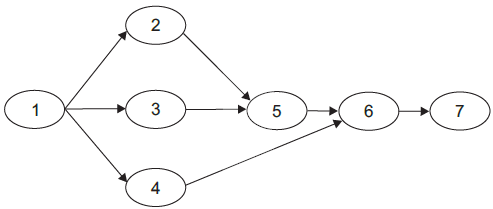

Durante o planejamento e detalhamento de serviços de manutenção de um equipamento eletrônico, foi elaborado o seguinte diagrama e a respectiva tabela de atividades.

Com base no planejamento e detalhamento apresentado acima, o tempo total, em horas, para o serviço de manutenção do equipamento é:

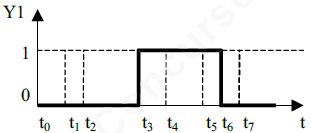

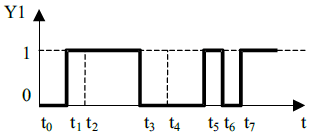

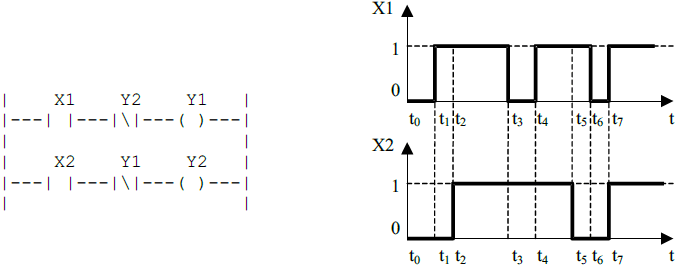

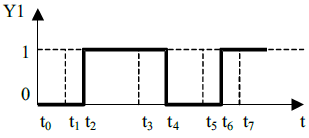

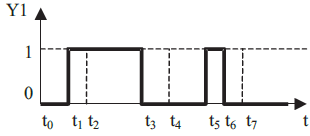

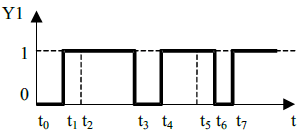

A figura acima mostra o programa em diagrama de contatos implementado num CLP e os gráficos temporais dos sinais X1 e X2. Em t = t₀, todas as variáveis encontram-se em nível lógico 0. O comportamento correto para Y1 é:

De acordo com a norma ISA S 5.1 sobre simbologia para instrumentação industrial, a seqüência correta de cima para baixo de símbolos na tabela, correspondentes às variáveis físicas medidas, é:

O quadro abaixo apresenta as principais fases de Planejamento e Detalhamento de Serviços de Montagem e Manutenção.

A seqüência correta para o planejamento é:

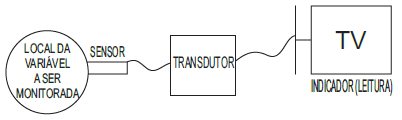

O esquema básico de um sistema de monitoração, mostrado na figura abaixo, pode ser utilizado para identificar a necessidade de manutenção de um equipamento antes que ocorra uma falha mais grave.

Esta situação de monitoramento ocorre, tipicamente, na manutenção do tipo:

Um termopar tipo J e um transmissor de temperatura estão sendo usados para medir a temperatura de uma mistura líquida em tanque de aquecimento. O sinal de saída do transmissor varia na faixa de 4 mA a 20 mA, que corresponde à faixa de temperatura de 0 ºC a 150 ºC, medida pelo termopar. A sensibilidade ou ganho do conjunto termopar - transmissor é de:

Segundo a norma ISA S 5.1, a associação correta entre o símbolo geral para instrumento e a função programada é:

Segundo a norma ISA S 5.1, a associação INCORRETA entre o símbolo e a linha de instrumentação é:
