Considere o enunciado, o diagrama e a tabela abaixo para responder a questão.

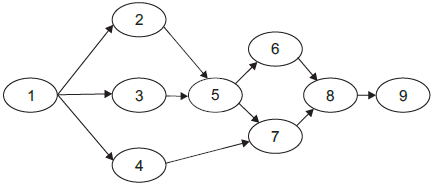

O planejamento, o detalhamento dos serviços e a execução da manutenção de um equipamento eletrônico foram elaborados segundo o diagrama e a respectiva tabela de atividades, apresentados a seguir.

Durante a realização do serviço de manutenção do equipamento, a folga, em horas, do técnico Carlos foi:

Considere o enunciado, o diagrama e a tabela abaixo para responder a questão.

O planejamento, o detalhamento dos serviços e a execução da manutenção de um equipamento eletrônico foram elaborados segundo o diagrama e a respectiva tabela de atividades, apresentados a seguir.

De acordo com o planejamento mostrado acima, o tempo total, em horas, para o serviço de manutenção do equipamento é:

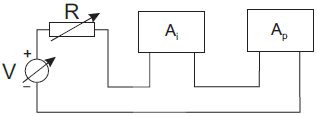

A figura a seguir mostra o dispositivo para aferição de amperímetros pelo método comparativo.

Onde:

V → Fonte de tensão com ajuste contínuo R → Reostato para limitar a corrente nos amperímetros A_i → Amperímetro em aferição A_p → Amperímetro padrão

Estão listados, na tabela abaixo, fora da seqüência normal, os passos principais para aferição de amperímetros pelo método comparativo.

A seqüência dos passos para realização desta aferição é:

Durante um mês foram feitas observações na ficha de manutenção de um equipamento eletrônico, que opera continuamente e cujos dados estão apresentados na tabela a seguir.

Considerando que, para algumas das intervenções de manutenção, o equipamento fica inoperante em um certo número inteiro de dias, está correto afirmar que a taxa de disponibilidade do equipamento, nestes 30 dias, foi de aproximadamente:

A malha de realimentação mostrada na figura tem a finalidade de:

Considere o enunciado abaixo para responder a questão.

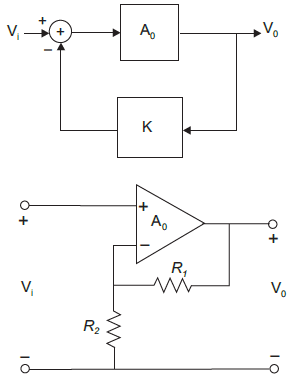

O diagrama em blocos da figura representa a equivalência do comportamento entrada e saída de um circuito que utiliza um Amplificador Operacional de ganho A₀.

Comparando os dois esquemas, a expressão do ganho K é:

Durante o monitoramento contínuo do funcionamento de um circuito integrado em uma bancada de teste, para fins de medição do Mean Time Between Failures (MTBF), observou-se o desempenho apresentado na tabela a seguir.

O MTBF, em horas, apresentado pelo componente neste teste foi:

O símbolo de um TRIAC é:

Segundo a norma ISA S 5.1, o símbolo de uma válvula autoreguladora de pressão de impulso externo para regulação de pressão a montante é:

O diagrama de interligação de instrumentos que representa uma malha de medição e controle de vazão, contendo placa de orifício, transmissor diferencial de pressão, extrator de raiz quadrada, controlador registrador e válvula de controle, é:
