Determinado equipamento de uma indústria é alimentado por um transformador independente, e seu aterramento se dá em um ponto distinto do aterramento da fonte (transformador). Nesta situação, considere as afirmativas a seguir.

I - É necessária a instalação de DR para permitir a proteção do operador do equipamento.

II - A corrente de falta, decorrente do contato de uma fase com a carcaça do equipamento, é muito alta.

III - Se a potência do equipamento for muito elevada, esta forma de aterramento é perigosa para a instalação.

A(s) afirmativa(s) correta(s) é(são) apenas:

Com relação aos relés de fase, unidade temporizada, utilizados na proteção de subestações de média tensão, os ajustes devem satisfazer, entre outras, às seguintes condições:

I - o relé deve operar para a corrente de carga máxima presumida;

II - o relé deve operar para a menor corrente de curto-circuito fase-fase no trecho protegido pelo disjuntor;

III - a corrente de acionamento deve ser, no máximo, igual à corrente térmica do transformador de corrente.

Está(ão) correta(s) a(s) afirmativa(s):

Um motor elétrico com potência nominal P (em Hp), trifásico, operando com uma tensão V (em volts) entre fases e um fator de potência F_p (com 100% da carga) apresenta um rendimento. Sabendo que este motor está operando na potência nominal, o valor da corrente elétrica demandada da rede, em Ampères, será calculado por meio da expressão:

Segundo a norma brasileira para instalações elétricas de baixa tensão, NBR-5410, a proteção contra sobrecargas de circuitos de baixa tensão deve levar em conta a corrente de projeto do circuito (I_B), a corrente nominal do dispositivo de proteção (I_N), a capacidade de condução de corrente de condutores vivos de acordo com o tipo de instalação (I_Z), e a corrente convencional de atuação dos dispositivos de proteção (I₂). Para tanto, as seguintes condições devem ser satisfeitas:

Para fornecer a energia elétrica com esquema de aterramento IT numa dependência no interior de uma instalação cujo esquema é o TN, a alimentação dessa dependência deve ser realizada por meio de:

O disjuntor termomagnético possui dois disparadores, um térmico e um magnético, que atuam, respectivamente, no caso de:

O conjugado nominal requerido por uma determinada carga é de 4Nm e esta carga é acionada por um motor elétrico cuja velocidade nominal de rotação é de 1800 rpm. O acoplamento entre o motor e a carga apresenta um rendimento de 80%. Se a carga deve girar a uma velocidade de 1620 rpm, o conjugado, em Nm, que o motor deve oferecer na ponta do seu eixo é:

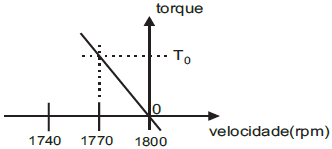

A característica torque versus velocidade de um motor de indução de 4 pólos, nas proximidades da velocidade síncrona, é dada pela curva abaixo.

Considere que o motor é alimentado por um conversor eletrônico que mantém a razão entre a tensão e a freqüência constante e se encontra operando na velocidade de 1770 rpm, fornecendo um torque T₀. Se a freqüência de alimentação do motor é bruscamente alterada para 58 Hz, conclui-se que, logo após esta variação, o torque fornecido pelo motor será:

O sistema de geração de uma cooperativa rural é constituído por dois geradores de fontes energéticas distintas. As curvas de custo, em R$/h por MW gerado, podem ser aproximadas, respectivamente, por:

C₁ = 10 + 2,0 P₁ + 0,01 P₁²

C₂ = 5 + 1,0 P₂ + 0,02 P₂² ,

onde P₁ e P₂ são as potências fornecidas pelos geradores. Suponha que uma carga de 40 MW tenha que ser alimentada. Desprezados os custos de transmissão, a distribuição mais econômica entre os geradores, para atender a esta carga, é dada por:

Com respeito à velocidade de rotação do eixo dos motores elétricos, pode-se afirmar que:
