Considerando o modelo da Terra Plana, para análise da propagação de um sinal rádio, supõe-se que o sinal captado na recepção seja a soma do raio direto com o raio refletido no solo. Sabe-se que para distâncias menores (mais proximidade do transmissor), em determinadas condições do índice de reflexão do solo, pode-se considerar que a propagação será realizada em espaço livre. De forma diferente, para distâncias maiores (maior afastamento), em uma região denominada de zona de difração, o sinal terá um decaimento com a distância, comparativamente maior do que o mesmo sinal em condições de propagação no espaço livre. A potência do sinal recebido no receptor é proporcional à expressão D^(–X), onde D é a distância ao transmissor. Os valores para o expoente X da expressão na condição de propagação em espaço livre e na condição de propagação na zona de difração do modelo da Terra Plana, respectivamente, são:

O fenômeno da difração ocorre quando um determinado sinal transmitido por um enlace de telecomunicações é obstruído em seu caminho, permitindo a passagem apenas de parte de sua energia. As afirmativas abaixo se relacionam ao processo de difração.

I - Em um enlace terrestre a quantificação do efeito da difração, ocasionada por um obstáculo sobre o sinal, depende da distância deste ao transmissor.

II - A superfície da Terra pode provocar difração sobre o sinal radioelétrico, em determinadas condições.

III - A potência de um raio difratado cresce com o aumento da freqüência do sinal.

IV - O aumento do raio de curvatura do topo do obstáculo eleva o efeito de perda por difração sobre o sinal.

São corretas as afirmativas:

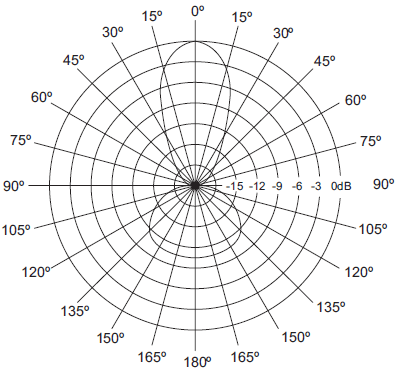

A figura acima ilustra o diagrama de irradiação normalizado de uma antena. A largura do feixe, em graus, e a relação frente-costa dessa antena, em dB, medidas em relação ao máximo do lóbulo principal, são, aproximadamente:

A utilização de faixas superiores a 10 GHz pelos sistemas de telecomunicações faz com que o sinal radioelétrico fique sujeito a atenuação por hidrometeoros (chuva, neve, nevoeiro, nuvens). Alguns fatores relacionados ao sistema e ao ambiente onde se localiza o enlace radioelétrico são:

I - taxa cumulativa de precipitação;

II - freqüência do sinal;

III - polarização do sinal;

IV - distância do enlace;

V - pressão atmosférica.

Dentre os listados acima, os fatores que influenciam o cálculo da atenuação do sinal pela chuva são apenas:

Um enlace de comunicações no espaço livre utiliza antenas isotrópicas separadas pela distância de 1000 metros. Para as condições desse enlace, considere que a potência recebida por uma antena isotrópica a 500 metros do transmissor seja de 1 dBW. A potência, em dBW, na antena receptora do sistema será de:

O canal de propagação de sistemas radiodigitais está sujeito a diferentes tipos de desvanecimentos. Assinale a opção em que todas as técnicas de mitigação listadas são apropriadas para combater especificamente o desvanecimento seletivo em freqüência.

Relativamente ao protocolo RSVP-TE (Resource Reservation Protocol with Traffic Engineering support), NÃO é correto afirmar que:

Considere as seguintes afirmativas sobre a tecnologia MPLS:

I - o estabelecimento do caminho comutado (Label Switched Path-LSP) é iniciado por um nó de borda da rede (um ponto de ingresso ou saída);

II - nesta tecnologia utiliza-se o princípio de comutação por rótulo, que torna o roteamento mais lento na rede, porém permite a identificação de tráfegos particulares que demandam serviços especiais;

III - a rede MPLS permite o encaminhamento de tráfego proveniente de diversas outras tecnologias de conexão, como por exemplo Frame-Relay, ATM, Ethernet etc.

É(São) correta(s) a(s) afirmativa(s):

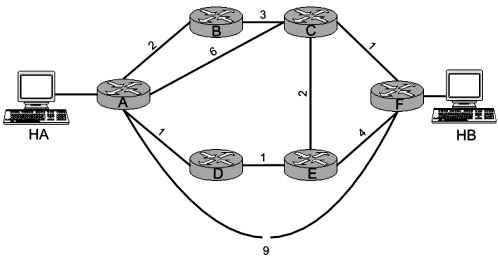

A sub-rede que interconecta os hospedeiros HA e HB é mostrada na figura abaixo.

Considerando que o OSPF é o protocolo de roteamento utilizado e que o custo dos caminhos entre os roteadores é indicado na figura (números sobre as retas), o caminho percorrido por um pacote enviado de HA para HB é:

A versão do TCP adotada atualmente na Internet utiliza quatro algoritmos para realizar o controle de congestionamento e de fluxo. Esses algoritmos são:
