Um enlace radioterrestre é projetado para atender a requisitos de desempenho que, para sistemas digitais, são expressos em termos da probabilidade de que determinada taxa de bit errado, ou de bloco errado, seja excedida na recepção. A probabilidade de que uma determinada taxa de erro seja excedida (probabilidade de falha) depende de alguns fatores. A seguir são apresentados fatores relacionados com o enlace e com o sinal propagado.

I - Inclinação do enlace.

II - Freqüência de operação do enlace.

III - Taxa de transmissão do sinal.

IV - Margem do enlace.

V - Modulação do sinal.

Dentre os listados, os fatores que influenciam o cálculo da probabilidade de falhas mencionada acima são:

A utilização de faixas superiores a 10 GHz pelos sistemas de telecomunicações tornou o sinal radioelétrico sujeito à absorção por gases atmosféricos. Na troposfera, esta absorção é critica em torno de duas freqüências, uma relacionada à absorção das moléculas de vapor d’água e outra relacionada à absorção pelas moléculas de oxigênio. Este fato torna praticamente inviável a transmissão via rádio em torno destas duas freqüências, que, portanto, devem ser evitadas no planejamento de um sistema de telecomunicações. Quais são, respectivamente, estas freqüências críticas?

Um radioenlace VHF tem as seguintes características:

• Potência do sinal no transmissor: 10 W

• Ganho das antenas do transmissor e do receptor: 25 dBi (cada uma delas)

• Perdas totais de propagação: 107 dB

• Perdas em cabos: 3 dB

• Freqüência da portadora: 130 MHz

• Comprimento do enlace: 15 km

Considerando as características fornecidas, a potência, em dBm, do sinal que chega no receptor é:

Os radioenlaces em condição de visada direta nem sempre podem ser dimensionados adequadamente com o modelo de espaço livre. Em muitos casos, a reflexão no solo contribui significativamente para a composição do sinal total recebido. Nesses casos, o modelo de dois raios para terra plana é mais indicado. Com relação a este modelo, considere as afirmativas.

I - O decaimento da potência recebida, com a distância em pontos mais próximos ao transmissor (zona de interferência), oscila em torno do que seria o valor correspondente de espaço livre.

II - O decaimento da intensidade de campo, em pontos tão afastados do transmissor que a primeira Zona de Fresnel chega a ser bloqueada pela própria superfície da Terra (zona de difração), se dá com o quadrado da distância.

III - Considerando a versão escalar do modelo de dois raios, a potência recebida na zona de difração independe da freqüência.

É(São) correta(s) a(s) afirmativa(s):

Com relação ao dimensionamento de enlaces em radiovisibilidade, considere as seguintes afirmativas:

I - o conceito de “raio equivalente da Terra” está associado ao fenômeno de difração do sinal pela própria curvatura da superfície da Terra;

II - o índice de refração da Troposfera varia com parâmetros meteorológicos, em especial com temperatura, pressão e umidade do ar;

III - o efeito da atenuação por chuva é significativo para enlaces operando em VHF.

Está(ão) correta(s) a(s) afirmativa(s):

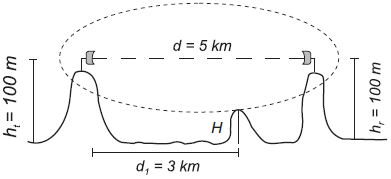

A figura acima mostra o perfil de um rádio-enlace, com a presença de um obstáculo de altura H. Por especificação de projeto, a folga entre a linha de visada das antenas e o obstáculo do terreno deve ser maior ou igual ao raio correspondente à segunda Zona de Fresnel. Considerando ainda que o sistema opera em 400 MHz, e que, neste caso, se aplica o modelo de terra plana, a altura H máxima, em m, que não viola a folga especificada é:

Os recipientes transportáveis de GLP – Gás Liqüefeito de Petróleo – só podem ser armazenados em edificação não industrial, se tiverem a capacidade máxima, em litros, de:

O calor transmitido através da circulação de fluido em movimento denomina-se:

Qual o limite mínimo do número de funcionários para que os estabelecimentos sejam obrigados a possuir refeitório?

Na avaliação ambiental, foi verificada concentração de fumaça de 250 microgramas/m³. Se forem mantidas as emissões e as condições meteorológicas forem desfavoráveis, esta concentração caracteriza o:
