Relacione os três passos básicos de classificação supervisionada de imagens de satélite da primeira coluna com a respectiva descrição, entre as indicadas na segunda coluna.

Estágios de Classificação Supervisionada

I - Treinamento

II - Classificação

III - Saída

Descrição

Q - O analista identifica áreas representativas e desenvolve uma descrição numérica dos atributos espectrais de cada tipo de feição de interesse na cena.

R - Cada pixel no conjunto de dados da imagem é categorizado de acordo com a feição do terreno a que mais se assemelha.

A relação correta é:

Considere uma fotografia aérea vertical, onde se mediu o deslocamento devido ao relevo de uma torre e se obteve o valor de 2 mm. A distância radial entre o centro da fotografia e o topo da torre é de 50 mm. Se a altura de vôo em relação à base da torre é de 1.000 m, qual é a altura, em metros, da torre no terreno?

Considere duas fotografias aéreas adjacentes, com superposição longitudinal de 60%, obtidas por meio de uma câmara métrica. O eixo de coordenadas x é definido pela linha de vôo do par estereoscópico formado pelas fotografias. Ao se analisar a fotografia I, verificou-se que a imagem de um objeto A, estacionário no terreno, dista x_A do centro de perspectiva O_I. Na fotografia II, a imagem de A dista x’_A do centro de perspectiva O_II. O valor obtido por (x_A – x’_A) é igual à(ao)

Analise as sentenças a seguir.

A fotografia aérea em perspectiva central não pode ser considerada fonte de informação métrica segura.

PORQUE

Esse tipo de fotografia apresenta erros causados pela rotação sofrida pela câmara e deslocamentos devidos ao relevo, inerentes à perspectiva cônica.

A esse respeito, conclui-se que

A aerotriangulação é um método fotogramétrico de densificação, em gabinete, de pontos de apoio de campo. A esse respeito, considere as afirmativas a seguir.

I - No modelo por feixes perspectivos, cada reta do feixe fica definida pela condição de colinearidade de três pontos: centro perspectivo, ponto imagem e ponto objeto.

II - Pontos de controle horizontal e vertical suplementar são estabelecidos através da relação geométrica de fotografias adjacentes, que constituem modelos estereoscópicos.

III - Na solução analógica, a computação de coordenadas de pontos do sistema do terreno é efetuada numericamente a partir de coordenadas de pontos do espaço imagem.

É(São) correta(s) APENAS a(s) afirmativa(s)

A tabela a seguir contém uma lista de pontos com suas respectivas coordenadas geodésicas no sistema WGS84.

Todos os pontos da tabela que pertencem ao mesmo fuso UTM são

Analise as sentenças a seguir.

Na Projeção de Mercator, a loxodrômica é uma linha reta.

PORQUE

Na Projeção de Mercator os meridianos são representados por linhas retas e paralelas.

A esse respeito, conclui-se que

Considere um ponto K, situado sobre uma linha agônica, e um ponto T, situado sobre uma linha isogônica de valor 3º E. Sabe-se que o azimute verdadeiro de KT é 35º 30’. O valor do azimute magnético de KT é

No centro de uma folha de carta topográfica, a diferença angular entre a direção do norte de quadrícula e a direção do norte geográfico denomina-se

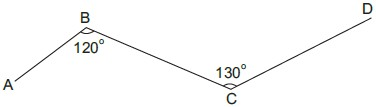

Considere a poligonal da figura a seguir.

Sabe-se que o azimute verdadeiro de AB é 60o. O rumo verdadeiro de DC é
