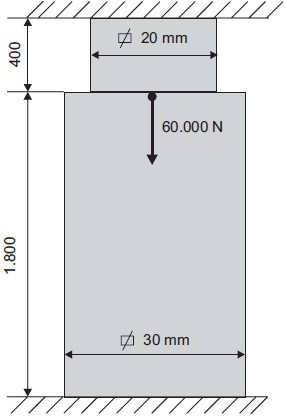

Considere a figura abaixo, que se refere a um material com módulo de elasticidade igual a 18.000 kgf/mm².

A tensão normal máxima, em MPa, é

O documento de projeto de tubulação que apresenta cotas de 3 dimensões ortogonais é o(a)

Observe as afirmativas abaixo, sobre documentos de projeto de tubulação industrial.

I – Nos isométricos de tubulação, as dimensões de válvulas e instrumentos são representadas em escala.

II – O stand-pipe é uma linha conectada na lateral de tanques para a instalação de instrumentos.

III – A lista de linhas é inscrita no campo de notas dos isométricos de tubulação para a identificação dos materiais.

Está(ão) correta(s) SOMENTE a(s) afirmativa(s)

Em conjuntos de plantas de tubulação de áreas que precisaram ser divididas, uma planta de situação ou desenho índice deve ser representada na

Os documentos tipo folha de dados são utilizados para a caracterização de um

Para projetos de instalações industriais, o documento tipo P&ID apresenta

O tipo de documento dedicado ao controle de uma variável de processo é o(a)

O Cv de uma válvula de controle, dado normalmente publicado pelo fabricante, é função do(s)

Para o cálculo do elemento primário de uma placa de orifício são necessários os seguintes dados:

Observe as afirmativas a seguir, sobre a padronização da simbologia ISA 5.1.

I – Todas as letras para a indicação funcional de instrumentos devem ser maiúsculas.

II – A representação de linhas de sinal pneumático pode ser desenhada em qualquer direção.

III – O hexágono é utilizado como símbolo para identificar instrumentos compartilhados.

Está(ão) correta(s) a(s) afirmativa(s)
