A superfície esférica de centro C = (0, –1, 3) e raio r = 3 tem como equação geral:

O ponto R, contido no plano !$ pi !$: 4x – 2y + z = 0, cuja soma de suas distâncias aos pontos P = ( 2, 1, 0) e Q = (0, –1, –2) é mínima, é o ponto

Na interpretação de uma seção sísmica, dois horizontes sísmicos foram aproximados localmente pelos planos !$ pi !$₁: x – 2y + 2z = 2 e !$ pi !$₂: x – 2y + 2z = 2. O ângulo entre esses planos, em radianos, é

Fluidos de perfuração, também conhecidos como lama, são utilizados para auxiliar e facilitar a perfuração de poços. Dependendo das propriedades das rochas que estão sendo perfuradas, os fluidos penetram mais ou menos nas mesmas. Em uma determinada situação, um poço está sendo perfurado com água do mar. Em reservatórios areníticos de hidrocarbonetos, a curva de resistividade obtida na perfilagem indicará

Para facilitar a interpretação de dados gravimétricos e magnetométricos, é comum a aplicação de algumas transformações lineares aos dados. Uma delas é o gradiente horizontal, que tem como característica principal

COPPER, G.R.J. GravMap and PFproc: software for filtering
geophysical map data. Comp.& Geosc., 1997, p. 23, 91-101

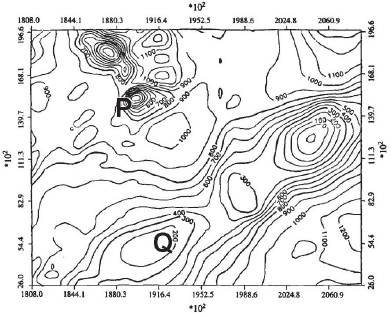

A figura acima mostra um mapa de anomalias magnéticas em uma região da África do Sul. O intervalo de contorno é de 100 nT. As regiões marcadas com as letras P e Q destacam duas anomalias geradas por duas fontes magnéticas diferentes em subsuperfície. Com relação ao mapa e a essas anomalias, conclui-se que a(s)

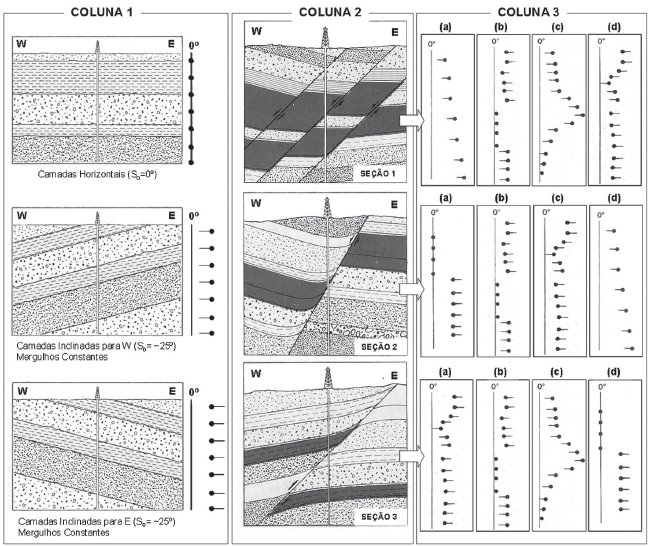

A utilização do dipmeter Log em poços de petróleo permite inferir, de forma indireta, algumas características das feições litológicas e estruturais das camadas sedimentares em subsuperfície. A principal função do dipmeter é medir a magnitude e a direção da inclinação de feições geológicas e camadas sedimentares. Nos exemplos das figuras ilustradas abaixo, na COLUNA 1, é mostrada a plotagem do gráfico dip Log para três situações distintas de comportamento de estratos sedimentares.

SCHLUMBERGER. Dipmeter Interpretation. Vol. 1. Fundamentals.1981.(Adaptado)

A partir dessas informações, qual a correspondência entre as seções da COLUNA 2 e os gráficos dip Log da COLUNA 3?

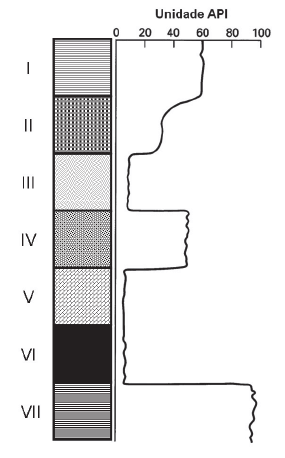

Em linhas gerais, perfis de Raios gama (GR) medem a radiotividade natural das rochas. Os principais elementos responsáveis por tal radioatividade são potássio, urânio e tório. As curvas de Raios gama são expostas na escala de unidades API ( GR = API). Considerando o comportamento de uma sequência hipotética no perfil de Raios gama acima, as 7 rochas compreendidas nas camadas I a VII correspondem, respectivamente, a

KEAREY, P. An introduction to geophysical prospecting. 3a ed. 2002. Blackwell Science, 262 pp.

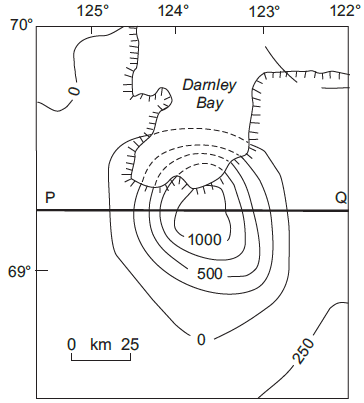

A figura acima mostra uma anomalia gravimétrica circular na região norte do Canadá. O intervalo de contorno é de 250 unidades gravimétricas. Sobre essa anomalia, analise as afirmações a seguir.

I - A fonte anômala possui densidade maior do que a da rocha encaixante.

II - Não há ambiguidade na interpretação dos dados e, portanto, existe um único modelo geológico que explica a anomalia observada.

III - A resistividade da fonte anômala é menor do que a da rocha encaixante.

IV - Dado que o valor máximo da anomalia é de cerca de 1000 unidades gravimétricas, a profundidade máxima da fonte anômala situa-se em torno de 500 km.

Está(ão) correta(s) APENAS as afirmação(ões)

Um dos objetivos da sísmica de reflexão no contexto da exploração de hidrocarbonetos é o de determinar um modelo de impedâncias acústicas a partir dos traços sísmicos observados. Considere as etapas apresentadas a seguir.

I - Remoção de ruídos e determinação da wavelet.

II - Obtenção da refletividade por deconvolução e conversão tempo-profundidade.

III - Cálculo da porosidade e do volume do reservatório.

IV - Determinação da wavelet, cálculo de densidades e de velocidades.

Para cada traço sísmico, as etapas envolvidas no procedimento descrito são
