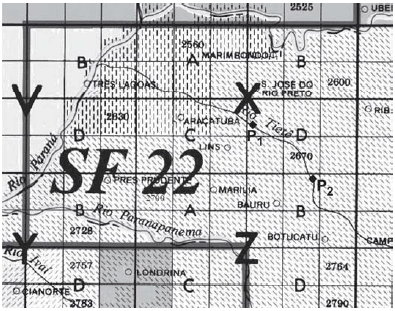

Qual o índice de nomenclatura das folhas de carta topográfica, na escala 1:100.000, que contêm o trecho do Rio Tietê entre os pontos P₁ e P₂?

Considere uma fotografia aérea na escala 1:50.000, com elemento de resolução no terreno de 1m. Qual é a resolução espacial, em linhas por milímetro, do sistema fotográfico?

Dentre as figuras que contêm o relevo representado por curvas de nível, em qual a seta indica o sentido correto das águas no curso d’água?

Muitas operações fotogramétricas envolvem a análise de imagens na área de superposição de um par estereoscópico. Nessa área, têm-se duas visões do mesmo terreno, obtidas de diferentes pontos de vista. O deslocamento aparente da posição de um objeto em relação ao centro focal da câmera fotográfica, causado pela mudança do ponto de vista, denomina-se

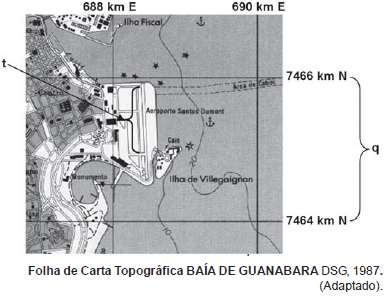

Sabe-se que o lado da quadrícula (q), na folha, mede 4 cm. Qual é a extensão, no terreno, em metros, do trecho (t) da pista do Aeroporto Santos Dumont que mede, no desenho, 1,8 cm?

No sistema UTM, adotado no Mapeamento Sistemático Brasileiro, em cada fuso,

Considere três pontos (X, Y e Z) situados no fuso 23 do sistema UTM.

Dados:

X (700 km E; 7536 km N)

Azimute de Quadrícula XY = Az Q_XY = 90º

XY = 2 km

Azimute de Quadrícula YZ = Az Q_YZ = 180º

YZ = 1 km

Quais são as coordenadas E e N, respectivamente, em quilômetros, do ponto Z?

Ao se utilizar a indicatriz de Tissot, podem-se verificar distorções angulares e de área que ocorrem em pontos, como resultado de transformações em projeções cartográficas. Tissot representou um ponto por um círculo infinitesimal de raio igual a 1,0. Ele demonstrou que, em qualquer sistema de transformação, os valores dos semieixos a e b serão diferentes de 1,0 (exceto nos pontospadrão ou nos pontos sobre uma linha-padrão). Quando a é diferente de b, o círculo indicatriz é transformado em uma elipse, com semieixo maior a e semieixo menor b.

Considere as situações a seguir.

Situação I: a = 1,25 e b = 0,80

Situação II: a = 1,25 e b = 0,95

Situação III: a = 1,25 e b = 1,25

Nesse contexto, afirma-se que,

Considere uma projeção azimutal com plano de projeção tangente em um ponto P sobre a superfície da Terra, que é representada por uma esfera. Sabe-se que P tem latitude igual a 45º. A esse respeito, analise as afirmativas a seguir.

I - Todos os círculos máximos que passam pelo centro da projeção são representados por linhas retas.

II - O azimute do ponto T para o ponto Z, ambos sobre a superfície da esfera, é representado sem deformação, desde que a linha que os une não passe por P.

III - O azimute de P a qualquer ponto da superfície da esfera é representado sem deformação na projeção.

É(são) correta(s) APENAS a(s) afirmativa(s)

Ao se utilizar a projeção policônica, com meridiano central em 45º W, para representar um modelo esférico da Terra,
