Em um enlace de comunicação digital, a taxa de transmissão binária na saída do transmissor é de 1 Mbit/seg.

Nesse caso, o(a)

Um sistema de transmissão digital que utiliza fibra ótica apresenta perdas de potência devido a conexões, acoplamentos e à atenuação intrínseca da fibra. Em um particular sistema, os valores de perda verificados, devido a esses efeitos, foram iguais, respectivamente, a 5 dB, 14 dB e 3 dB. Nesse caso, para que a potência do sinal que chega ao receptor seja igual a -32 dBm, a potência do LED transmissor, em mW, deve ser igual a

Ao analisar uma instalação física de um sistema de transmissão a fibra ótica, um técnico de telecomunicações deve considerar que

Em um processo industrial, o acionamento de uma determinada válvula, representada pela variável lógica V, está associado às condições de 3 (três) chaves representadas pelas variáveis C₁, C₂ e C₃. A válvula V, em sua operação normal, está sempre aberta (V=1). Ela somente será fechada (V=0) quando as condições lógicas das chaves C₁C₂C₃ estiverem, nesta ordem, iguais a 010 ou 011 ou 111.

A função booleana da válvula: V = f(C₁, C₂, C₃) é dada por

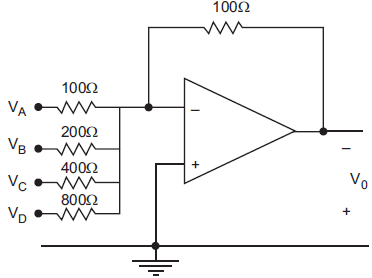

O circuito da figura acima mostra um amplificador operacional ideal montado numa configuração experimental para operar como um conversor Digital–Analógico (D/A). As tensões V_A, V_B, V_C e V_D podem assumir tensões 0V (nível lógico 0) ou 16V (nível lógico 1).

A tensão V_A corresponde ao bit mais significativo. Se a sequência de bits na entrada for 0110, a tensão de saída Vo, em volts, será

Um número na base 2 ou base binária é assim representado !$ 1001110010111101 \mid _2 !$ .Este número convertido para a base

Um circuito combinacional que apresenta três entradas lógicas, F, G e H, tem sua saída Y dada pela função

Uma função booleana X=f (E,F,G,H) é representada pela sua configuração no mapa de Karnaugh da figura acima. A expressão mais simples dessa função é

Durante a montagem de um equipamento, foram destacadas três operações a serem promovidas:

P - Alinhamento e balanceamento

Q - Assentamento

R - Grauteamento

Relacione as categorias de dano listadas à esquerda com os modos de falha de selos mecânicos, apresentados à direita.

I - Cortes nos anéis-O	P - Dano mecânico
II - Fragilização dos anéis-O	Q - Dano por ataque químico
III - Inchamento dos elastômeros	R - Dano elétrico
	S - Dano térmico
