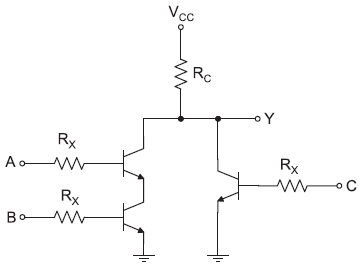

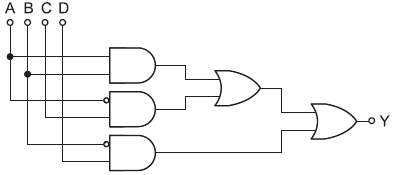

O circuito da figura acima representa uma porta lógica digital, onde os resistores estão dimensionados de modo que os transistores operem apenas como chaves, isto é, no modo de corte ou no modo de saturação.

Considerando que a tensão próxima de !$ V_{CC} !$ representa um nível lógico verdadeiro e que uma tensão próxima de zero representa um nível lógico falso, qual é a função booleana realizada pelo circuito da figura?

Um sistema de proteção contra descargas atmosféricas não anula o risco da ocorrência desse evento, mas reduz, de forma significativa, os danos causados.

Em relação aos métodos de projetos desses sistemas de proteção, os principais métodos são:

Para assegurar a dispersão da corrente de descarga atmosférica na terra sem causar sobretensões perigosas, recomenda-se, para o caso de eletrodos não naturais, uma resistência máxima de aterramento, em ohms, de

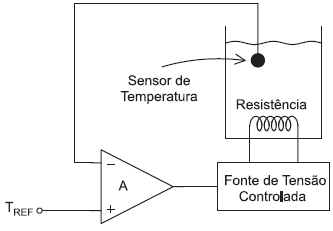

A figura ao lado ilustra o esquema de um sistema de controle da temperatura da água em um tanque. A água é aquecida através de uma resistência elétrica alimentada por uma fonte de tensão controlada linearmente pelo erro entre a temperatura de referência e a medida por um sensor.

Tal sistema de controle é do tipo

Em relação à NBR 5410/2004, considere as afirmativas abaixo.

I - A NBR 5410/2004 recomenda o uso de multiplicadores de tomadas, os benjamins, em locais onde seja prevista a alimentação de mais de um equipamento

II - As emendas de condutores elétricos não podem ficar abrigadas no interior de condutos fechados, como, por exemplo, no interior de eletrodutos.

III - Os quadros de distribuição devem ser instalados em locais de difícil acesso, para evitar eventuais acidentes envolvendo pessoas não qualificadas.

Está correto APENAS o que se afirma em

Um eletricista precisa realizar reparo em um equipamento elétrico desligado e desconfia de que o problema resida em um cabo condutor rompido internamente. Para ter certeza desse defeito, é necessário que ele faça um teste para comprovar se o problema realmente é esse.

Sabendo-se que o eletricista tem acesso aos dois terminais do condutor sob análise, a ferramenta recomendável para que o eletricista verifique o estado do condutor é

A medição da velocidade de rotação do eixo de uma máquina de indução foi realizada por um tacômetro em rotações por minuto (rpm).

Para converter essa grandeza para rad/s, deve-se multiplicar a velocidade em rpm por

A manutenção periódica das máquinas rotativas previne a interrupção de operação por defeito.

Considerando-se a manutenção de um motor monofásico, relacione os testes ao instrumento utilizado.

TESTE	INSTRUMENTO
I - Teste de continuidade dos enrolamentos	P - Megôhmetro
II - Teste de isolação entre o enrolamento e a carcaça do motor	Q - Amperímetro
III - Teste de intensidade de corrente	R - Voltímetro
	S - Ohmímetro

Considere o seguinte relatório sobre a manutenção de um motor de indução trifásico feito por um técnico em manutenção elétrica:

• Após 700 horas de operação desde o início do seu uso na fábrica, o motor parou de funcionar devido a um curto-circuito entre duas fases do enrolamento do estator.

• Reparo realizado em 20 horas.

• Após 500 horas de operação, foi verificado um aumento expressivo na corrente do enrolamento, mas o motor continuou funcionando.

• Após mais 100 horas de operação, a elevada corrente causou um curto-circuito nas bobinas do estator e o motor parou de funcionar.

• Reparo realizado em 10 horas.

• Após 400 horas de operação, o motor apresentou muito ruído nos rolamentos do rotor, mas continuou funcionando.

• Após mais 100 horas, o motor parou de funcionar em virtude de um travamento do rotor.

Com base nesse relatório, o MTBF (Mean Time Between Failures) do motor em questão pode ser estimado em
