Uma fonte de tensão de 100 V de corrente contínua está diretamente conectada nos terminais de um resistor, que dissipa uma potência de 1500 W. Suponha que a fonte de tensão de corrente contínua seja substituída por uma fonte de tensão de corrente alternada senoidal, e que, nessas condições, seja mantida a mesma potência dissipada pelo resistor.

Qual deve ser, em volts, o valor eficaz da tensão nos terminais do resistor?

A figura 1 representa as curvas de atuação de dois disjuntores termomagnéticos, sendo um em linha tracejada, e outro, em linha cheia. A figura 2 ilustra um circuito de alimentação radial protegido por disjuntores, onde ocorre um defeito no circuito a jusante do disjuntor do ramal.

Associando as curvas da figura 1 com o sistema da figura 2, considere as afirmativas abaixo.

I - Para que haja seletividade da proteção, a curva tracejada deve ser a curva do disjuntor do alimentador, e a curva cheia, a curva do disjuntor do ramal.

II - O trecho P-Q da curva cheia é o responsável pela atuação térmica do disjuntor (atuação por sobrecarga).

III - O disjuntor da curva cheia não suporta a corrente ID, que danificaria o disjuntor e colocaria o circuito inoperante ou desprotegido.

Está correto APENAS o que se afirma em

As partidas de motores elétricos podem ser diferenciadas por diversos aspectos, tais como o tipo de motor empregado, a carga acoplada ao motor, a corrente de partida da máquina, dentre outros. A esse respeito, associe os tipos de motores elétricos com os procedimentos de partida, apresentados a seguir.

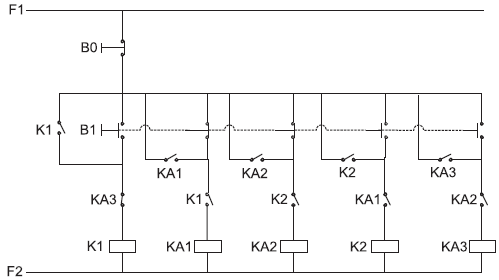

O circuito acima será utilizado para acionar dois motores em um processo de fabricação de peças automotivas. O motor M1 será acionado pela contatora K1, e o motor M2 será acionado pela contatora K2. Os relés auxiliares KA1, KA2 e KA3 servem para constituir a lógica de acionamento. O botão B0 é o botão de emergência e não será utilizado durante o processo. O botão B1, que possui três contatos normalmente abertos e dois contatos normalmente fechados, é responsável pela alteração do estado das máquinas e será acionado três vezes durante todo o processo.

Dessa forma, ao acionar B1,

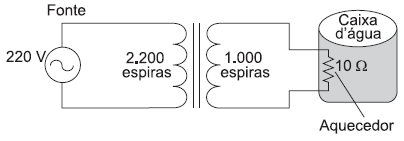

Um aquecedor resistivo de 10 !$ Ω !$ é utilizado para aquecer a água de uma caixa d’água. O aquecedor é ligado a uma fonte, cujo valor rms da tensão é de 220 V, através de um transformador ideal, conforme indicado na figura ao lado.

De acordo com essas informações, o valor, em watt, da potência dissipada pelo aquecedor é

A correção do fator de potência é uma forma de conservação de energia elétrica

PORQUE

A correção do fator de potência reduz as perdas no sistema de distribuição.

Analisando-se as afirmações acima, conclui-se que

No programa PowerPoint, o comando Esquemas de animação... encontra-se no Menu

No Office, os comandos são descritos nos menus, e os botões inclusos nas barras de ferramentas. Copiar, recortar e colar são tarefas que podem ser executadas no programa Excel por meio de teclas de atalho, botões ou comandos do Menu

Alguns programas podem dispor de menus de atalhos personalizados. A esse respeito, analise as afirmativas a seguir.

I – É possível personalizar menus de atalho para o programa Excel.

II – É possível personalizar menus de atalho para o programa PowerPoint.

III – É possível personalizar menus de atalho para o programa Word.

É correto o que se afirma em
