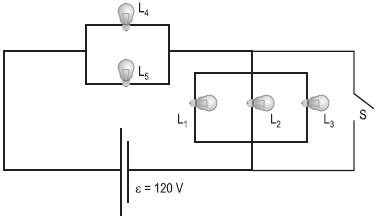

A figura ilustra um circuito elétrico com cinco lâmpadas idênticas de mesma resistência !$ R=6,0 \, Ω !$. As lâmpadas !$ L_1 !$, !$ L_2 !$ e !$ L_3 !$ estão em paralelo entre si e ligadas em série com outro conjunto de duas lâmpadas, também em paralelo, !$ L_4 !$ e !$ L_5 !$. Uma bateria de tensão contínua !$ ε=120 \, V !$ alimenta o circuito. Cada lâmpada suporta, no máximo, uma corrente de 15 A.

Se a chave S for ligada, será provocado um curto-circuito, e as lâmpadas

Ao se elevar a temperatura de um ferro puro a partir da temperatura ambiente, sua estrutura cristalina cúbica de corpo centrado (CCC) passa, inicialmente, de ferrita !$ (\alpha) !$ para

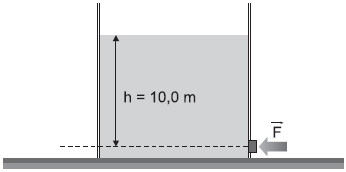

A figura ilustra um recipiente aberto contendo água em equilíbrio hidrostático. Em sua parede lateral, há um orifício tampado por uma rolha, a uma profundidade de 10,0 m.

Considerando-se que a rolha está totalmente livre para se deslocar, sem atrito com as paredes do recipiente, e que tem área da seção transversal igual a 1,0 cm², qual deve ser a força F, em N, exercida de fora para dentro, de modo a manter a rolha em repouso, evitando assim que o líquido escape para fora do recipiente?

Dados: massa específica da água = 10³ kg/m³

aceleração da gravidade (g) = 10 m/s²

Um objeto maciço flutua na superfície da água contida num recipiente aberto, com 40% do seu volume submerso. O mesmo objeto flutua no álcool com volume submerso diferente, devido à diferença das massas específicas dos dois líquidos.

Que fração do volume total do objeto fica submerso ao flutuar no álcool?

Dados: massa específica da água = 1,0 g/cm³

massa específica do álcool = 0,8 g/cm³

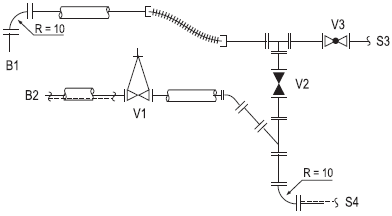

Na figura acima, B1 e B2 são bombas, V1, V2 e V3 são válvulas, e S3 e S4 são as saídas do fluido.

Considere que a válvula esfera está sempre aberta e que B1 tem pressão de descarga maior que B2.

De acordo com as informações acima, analise as afirmativas.

I - Abrindo simultaneamente a válvula gaveta e a válvula globo, o fluido que sai em S3 é mais quente que o que sai em S4.

II - Abrindo a válvula gaveta e fechando a válvula globo, a temperatura em S4 aumenta.

III - Fechando a válvula gaveta e abrindo a válvula globo, as temperaturas nas saídas S3 e S4 são as mesmas.

IV - Fechando simultaneamente a válvula gaveta e a válvula globo, há saída de fluido somente em S4.

Estão corretas APENAS as afirmativas

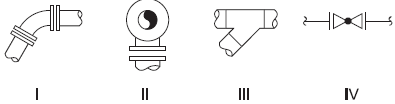

I - Projeção lateral de uma curva ou joelho a 45º flangeada, linha dupla.

II - Projeção frontal de um “T” flangeado, linha dupla.

III - Projeção lateral de um “T” flangeado, linha dupla.

IV - Projeção em planta ou lateral de uma válvula esfera flangeada.

De acordo com a Norma N-59, as associações corretas são

A figura ilustra um pêndulo de massa 1,0 kg e cabo inextensível de comprimento 1,0 m oscilando em um plano vertical. Ao passar pelo ponto mais baixo de sua trajetória, a massa possui velocidade igual a 10 m/s.

A tração do cabo, em N, nesse ponto, é

Dado: g = 10 m/s²

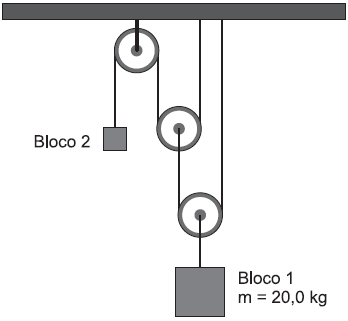

Um bloco de massa 20,0 kg está suspenso por um sistema de roldanas, sendo duas delas móveis acopladas a uma fixa, conforme ilustrado na figura. Os cabos são inextensíveis e têm massas desprezíveis. O Bloco 2 faz com que o sistema permaneça em equilíbrio.

Se os blocos estão em repouso, a massa do Bloco 2, em kg, vale

Dois blocos de massas iguais estão ligados por um cabo inextensível e de massa desprezível. Esses blocos são puxados para a direita por uma força !$ \vec{F} !$, constante.

Considerando-se que não há atrito e desprezando-se a resistência do ar, qual o módulo da tensão no cabo?

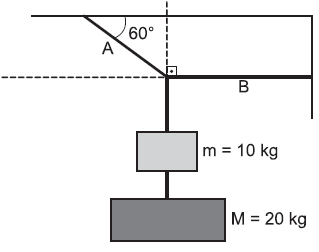

Dois blocos de massas 10 kg e 20 kg estão suspensos por cabos, conforme ilustrado na figura. O cabo A é preso ao teto e faz um ângulo de 60º com a horizontal. O cabo B é perpendicular à direção vertical.

Considerando que os blocos estão em equilíbrio estático, qual o valor do módulo da tensão no cabo A?

Dados: !$ \sin \, 60º= \sqrt 3/2 !$

!$ \cos 60º = 0,5 !$

!$ g = 10 m/s^2 !$
