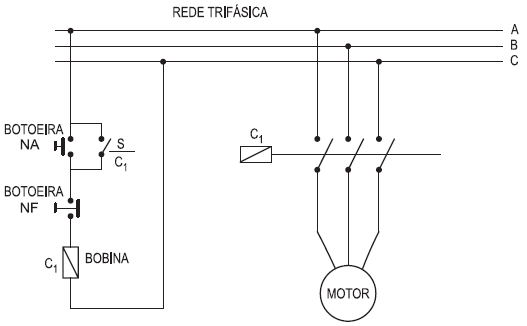

A figura acima apresenta o diagrama de acionamento de um motor elétrico. Com base nos dados da figura, conclui-se que a

Em uma sacola existem três bolas: uma grande (G), uma média (M) e uma pequena (P). Uma delas é azul, outra é vermelha e a terceira é amarela. Sabe-se que

• a bola G ou a bola P é de cor azul.

• a bola G é vermelha ou a bola M é amarela.

• a bola M ou a bola P é de cor amarela.

• a bola M ou a bola P é de cor vermelha.

Considerando que, nesse contexto, usa-se o ou excludente, as cores das bolas G, M e P são, respectivamente,

Os óleos isolantes possuem ampla aplicação nas instalações industriais, com finalidade de propiciar isolamento elétrico e realizar transferência de calor. Relacione as descrições à característica dos óleos isolantes.

A iluminação, a partir de lâmpadas a vapor de mercúrio, emprega o princípio da descarga elétrica através de gases, tendo seu emprego bastante difundido. Com relação às lâmpadas a vapor de mercúrio, afirma-se que

Circuitos retificadores são amplamente utilizados na indústria, podendo ser encontrados em fontes de equipamentos eletrônicos de baixa potência e até no atendimento de cargas de corrente contínua de potência elevada. Comparando o desempenho de retificadores em ponte completa, monofásicos e trifásicos, ambos alimentando cargas altamente indutivas e conectados na mesma rede, observa-se que os trifásicos possuem

A galvanização é um processo pelo qual se garante a proteção dos painéis elétricos contra

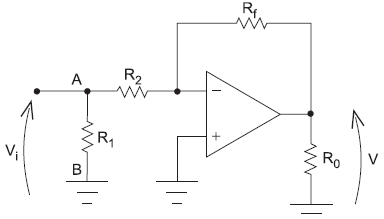

Considere o circuito acima, cujo amplificador operacional é considerado ideal. A resistência equivalente, medida entre os pontos A e B, é

Com relação aos dados que deverão ser levados em consideração nos projetos que envolvem disjuntores de potência, considere as afirmativas a seguir.

I – Os disjuntores de potência são usados na rede elétrica de baixa tensão para proteger cargas com potência superior a 25 kVA.

II – O relé de religamento é um equipamento obrigatório que deve ser instalado nos disjuntores de potência.

III – Os disjuntores a grande volume de óleo têm poder de interrupção inferior aos disjuntores a pequeno volume de óleo.

Está correto APENAS o que se afirma em

Uma edificação, sem telhado, possui uma laje de cobertura retangular e perfeitamente plana, de dimensões 60 x 100 metros. O prédio exige um nível de proteção III (ângulo de proteção de 45º, espaçamento médio dos condutores de descida igual a 20 metros e abertura das malhas de proteção de 10 x 15 metros) e não há quaisquer barreiras à instalação de condutores com espaçamento uniforme. De acordo com o método de Faraday e com base nas Normas Técnicas da ABNT em vigor, no que se refere às quantidades mínimas na malha captora, o número de condutores de descidas e os números de condutores nas direções de menor e de maior dimensão da laje são, respectivamente,

O aterramento é caracterizado pela ligação proposital de condutores de uma instalação elétrica ao solo. Em relação aos componentes do sistema de aterramento e à ligação desse com equipamentos e partes metálicas de instalações, segundo as Normas Técnicas da ABNT em vigor, o
