Considere as afirmativas a seguir relacionadas à faixa de frequência SHF.

I - O aumento do valor da freqüência da onda eletromagnética aumenta o efeito da cintilação ionosférica sobre a onda, mantendo todas as demais condições inalteradas.

II - O efeito da atenuação pela chuva sobre a onda eletromagnética aumenta à medida que a frequência da onda aumenta, mantendo todas as demais condições inalteradas.

III - O efeito da difração sobre a onda eletromagnética não se altera à medida que a frequência da onda aumenta, mantendo todas as demais condições inalteradas.

Está correto o que se afirma em

Um equipamento de radiotransmissão opera na faixa do VHF, através de uma antena ominidirecional, com ganho igual a 5 dBi. A intensidade máxima de campo elétrico irradiado por esse equipamento, considerando a condição de espaço livre, a uma distância de 3 km é de 1 V/m.

Sendo assim, qual o valor, em dBm, da potência de saída desse equipamento?

Dado: log₁₀ 2 = 0,3
log₁₀ 3 = 0,5

Um determinado enlace opera na frequência F. O valor do raio da primeira zona de Fresnel calculado em um ponto P, entre o receptor e o transmissor, foi de RA. Ao quadriplicar-se a frequência de operação desse enlace, o raio da segunda zona de Fresnel, determinado no mesmo ponto P, foi calculado como RB.

Uma relação verdadeira entre RA e RB é

Um determinado obstáculo que se encontra no trajeto entre um transmissor e um receptor pode provocar, no sinal propagado, uma atenuação associada ao fenômeno da difração.

A atenuação por difração

O Metro Ethernet Forum (MEF) define, em sua especificação MEF 10.2, o conceito de Ethernet Virtual Connection (EVC). As EVC podem ser ponto-a-ponto ou multiponto. Dentre as EVC multiponto, podem-se distinguir dois tipos: as EVC multiponto-a-multiponto e as EVC multiponto com raiz (rooted-multipoint). A característica das EVC multiponto com raiz é que uma ou mais UNI são designadas UNI do tipo raiz, e as restantes são designadas UNI do tipo folha.

Um quadro de serviço ingressante (Ingress Service Frame) mapeado na EVC em uma UNI do tipo

Em um esquema de codificação de voz que utiliza DPCM, codifica-se a diferença entre uma amostra e a anterior utilizando- se 16 valores diferentes. Antes de ser codificado, o sinal de voz é filtrado para conter apenas componentes na faixa de 0 a 3.200 Hz. O sinal é então digitalizado a uma taxa de amostragem suficiente apenas para representar essa faixa (sem oversampling ou undersampling).

A taxa gerada por essa codificação, em kbps, é

Quando surgiram os primeiros esquemas baseados em TDM síncrono para telefonia digital, apareceram também novos esquemas de sinalização. Em um esquema baseado no E1, por exemplo, pode-se definir uma estrutura chamada de multiquadro, que é composta por uma sequência de 16 quadros (frames ou ciclos do TDM), de forma que os oito bits do canal 16 de cada quadro são utilizados para a sinalização de dois canais daquele quadro (4 bits para cada canal). No primeiro quadro do multiquadro, a sinalização é relativa aos canais 1 e 17; no segundo, aos canais 2 e 18; e, assim, sucessivamente. Note-se, então, que as informações de sinalização trafegam em canais previamente associados a canais de informação específicos.

Esse tipo de sinalização é denominado sinalização

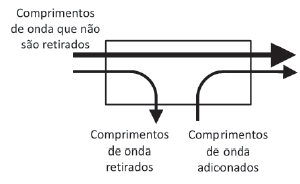

Um dos dispositivos utilizados em redes WDM funciona conforme ilustrado na figura.

Ao passar pelo equipamento, alguns comprimentos de onda da entrada são retirados, enquanto os demais passam diretamente para a saída (juntamente com os que são adicionados).

Esse dispositivo é conhecido como

A União Internacional de Telecomunicações (UIT), em sua recomendação G.671, diferencia três classes de sistemas WDM: CWDM, DWDM e WWDM.

Segundo essa recomendação, a característica que diferencia o DWDM do CWDM é que o

O Power over Ethernet - PoE é um padrão que permite transmitir energia elétrica usando o próprio cabo de rede, juntamente com os dados. Basicamente, existem dois modos de implementação dessa tecnologia, descritos a seguir.

• Utilizar um conjunto com dois equipamentos, ALFA e BETA, posicionados entre o switch e o dispositivo que vai receber energia. ALFA é ligado na tomada e fornece alimentação elétrica ao cabo, enquanto BETA separa a corrente elétrica do sinal de rede, oferecendo dois conectores ao dispositivo, um de rede e outro de energia, ligados no lugar da fonte.

• Utilizar em situações em que se queira usar o PoE para vários dispositivos por meio de um equipamento GAMA, capaz de enviar energia em todas as portas, pontos de acesso e outros dispositivos compatíveis.

Os equipamentos ALFA, BETA e GAMA são conhecidos, respectivamente, como
