O diagrama que representa a distribuição dos momentos fletores atuantes ao longo da viga biapoiada, mostrada na figura, é

As tensões principais referentes ao estado plano de tensões ocorrente em um ponto de uma peça são as indicadas na figura.

A tensão cisalhante máxima atuante nesse ponto da peça é

No circuito mostrado na figura, a diferença de potencial, em V, entre os pontos M e N, vale

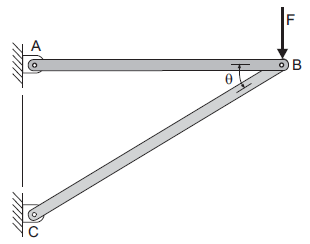

A estrutura de apoio mostrada na figura é constituída de duas barras de mesmo material e mesma seção transversal. Os limites de resistência à tração e à compressão são tais que, em valor absoluto, σ_C = 2σ_T no regime elástico linear, e sobre a estrutura atua uma força F gradualmente crescente.

Qual o valor do ângulo θ para o qual tais limites de resistência à tração e à compressão são atingidos simultaneamente?

Uma barra solicitada axialmente por compressão no regime elástico linear apresenta duas deformações transversais

Uma partícula de massa 1,0 kg se encontra no ponto A da trajetória mostrada na figura e com velocidade de 9,0 m/s.

Se os atritos são desprezíveis e a aceleração da gravidade é igual a 10 m/s ², a partícula

Suponha que um planeta tenha uma atmosfera de densidade uniforme e altura H (muito menor que o raio do planeta). A pressão atmosférica de equilíbrio na superfície do planeta é P1. Para a mesma quantidade de gás na atmosfera, suponha que agora a altura da atmosfera é H/2 e que a pressão de equilíbrio na superfície desse mesmo planeta é P₂. Ainda para a mesma quantidade de gás e mesmo planeta, a altura é agora 2 H, e a pressão de equilíbrio na superfície é P₃.

Dado: aceleração da gravidade no planeta pode ser considerada como uma constante.

Considerando-se o que foi apresentado, as pressões atmosféricas são:

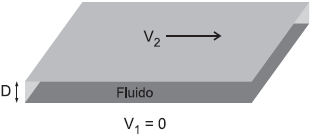

Um experimento consiste em um sistema de duas placas, sendo que uma está imóvel (v₁ = 0), e a outra é puxada com uma força por unidade de área igual a 1,50 Pa. Um fluido viscoso ocupa o espaço entre as duas placas que se situam a D = 2,0 cm uma da outra. Devido à viscosidade do fluido, a placa de cima se move paralelamente à primeira com v₂ = 1,0 cm/s.

A viscosidade η do fluido, em kg/(m.s), é

Um sistema de partículas m₁= 0,3 kg, m₂ = 0,7 kg e m₃ = 1,0 kg, onde atuam as forças F₁ = 2,0 N, F₂ = 4,0 N e F₃ = 8,0 N, está disposto como mostra a figura.

O módulo da aceleração do centro de massa do sistema, em m/s², é de

Atua sobre o aro de ferro da figura um torque, em relação ao eixo que passa pelo centro do aro, perpendicularmente ao plano formado pelo aro, cujo módulo é 5,0 Nm. O aro tem massa de 12,5 kg e raio de 20,0 cm.

A aceleração angular desse aro, em rad/s², é
