Um sistema em malha fechada apresenta, para uma dada sintonia do ganho do controlador P, uma equação característica que possui um par de raízes no eixo imaginário, equidistantes da origem, e todas as outras raízes no semiplano esquerdo de “s”.

Para essa sintonia do controlador P, se um degrau for dado no set-point ou em uma variável de distúrbio, a variável controlada responderá exibindo

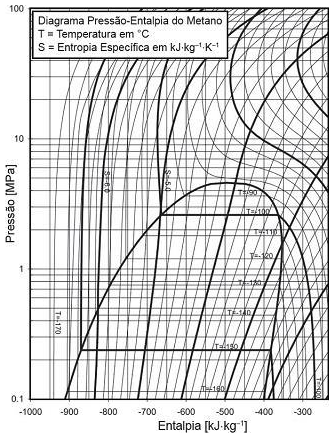

Metano líquido saturado a uma pressão de 0,7 MPa passa por uma expansão isotérmica até uma pressão de 0,2 MPa.

De acordo com o diagrama acima, a variação de entalpia nesse processo (em kJ/kg) é, aproximadamente, de

A Figura a seguir apresenta o diagrama TS de um ciclo de refrigeração com válvula de expansão. Nesse processo, deseja-se que a taxa de refrigeração seja de 2.400kJ/s.



Se as entalpias dos pontos b, c e d são 3.500 kJ/kg, 5.000 kJ/kg e 500 kJ/kg, respectivamente, a vazão do fluido refrigerante (em kg/s) é de

Um mol de um gás ideal confinado é comprimido isotermicamente, a uma temperatura T, de forma abrupta, por uma pressão externa constante P até reduzir seu volume à metade do volume inicial, ficando em equilíbrio com a pressão externa ao final do processo.

Sendo R a constante dos gases, o trabalho de compressão deste gás é dado por:

A característica do escoamento e suas condições térmicas são fundamentais na definição da correlação a ser utilizada na determinação do valor médio do coeficiente de transferência de calor (coeficiente de película médio - h), parâmetro importante na determinação da taxa de transferência de calor entre o fluido e a parede de tubos em trocadores de calor.

O valor do coeficiente de transferência de calor médio no escoamento em tubos circulares

O modo derivativo ideal de controladores com retroalimentação negativa

Deseja-se projetar uma instalação contracorrente, sem refluxo, de uma solução aquosa, contendo 0,5 mol de nitrato de uranila por litro de água para a obtenção de um rafinado com, no máximo, 0,1 mol de nitrato de uranila por litro de água. Para a extração, é utilizado um solvente isento de nitrato de uranila e imiscível em água. Os dados de equilíbrio estão expostos abaixo.





A composição teórica máxima do extrato final, em mol por litro, e a relação L/V, onde L é a vazão molar da água, e V é a vazão molar do solvente, são, respectivamente,

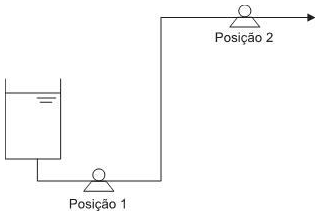

Deseja-se bombear uma determinada vazão de líquido incompressível no sistema, que tem diâmetro constante, mostrado no esboço abaixo. Para tal, dispõe-se de uma bomba, que pode ser instalada nas posições 1 ou 2.





Para diminuir a possibilidade de cavitação, a bomba deve ser instalada

O projeto de colunas de destilação pode ser feito através de métodos rigorosos ou de métodos não rigorosos ou aproximados. O método aproximado mais utilizado é o de Fenske-Underwood-Gilliland.

Nele, a(o)

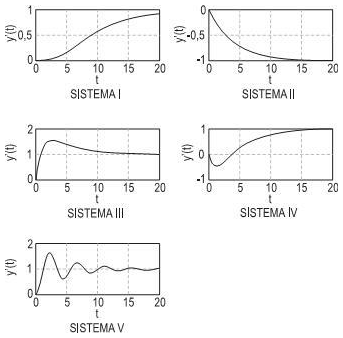

Cada um dos sistemas lineares abaixo estava inicialmente em estado estacionário, y’(t) = 0, em variáveis-desvio, quando, no tempo t = 0, foi submetido a um degrau unitário.



Dentre esses sistemas, aquele que apresenta um comportamento transiente do tipo “resposta inversa” é o
