A Figura abaixo ilustra um trecho de tubulação de um processo no qual escoa um fluido em regime permanente.



Na seção (a), a área é de 30 cm² , a massa específica do fluido é de 2 kg/m³ , e sua velocidade é de 30 m/s. Na seção (b), a área é de 15 cm² , e a massa específica do fluido é de 8 kg/m³ .
Qual a velocidade do fluido na seção (b), em m/s?

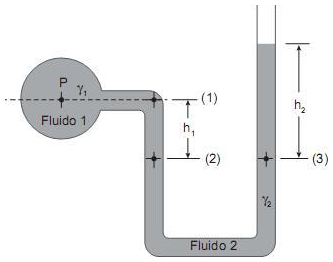

A Figura representa um manômetro de tubo em U no qual a extremidade aberta possui pressão manométrica zero, o fluido 1 possui peso específico , e o fluido manométrico, fluido 2, possui peso específico .
Nessas condições, a pressão no ponto P é

O tubo de Venturi é constituído de um tubo

O corpo ovalado observado na Figura acima encontra-se totalmente submerso.
Se tal corpo sempre estiver numa posição de equilíbrio estável para pequenas rotações, então, o centro de gravidade desse corpo está localizado

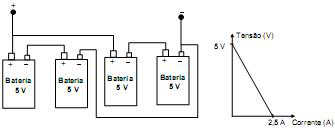

A Figura abaixo mostra um arranjo feito com quatro baterias de 5 V para compor uma fonte de alimentação de tensão contínua. Mostra, também, o gráfico da reta de carga de uma das baterias, obtida em ensaios laboratoriais.



Considerando todas as baterias idênticas e conectando uma carga resistiva de 18 Ω nos terminais dessa fonte de tensão construída, o valor, em ampères, da corrente elétrica resultante sobre a carga será

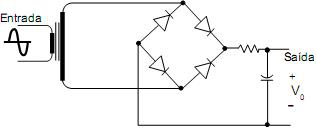

O diagrama esquemático mostrado na Figura abaixo ilustra um circuito elétrico que apresenta em sua entrada um sinal de tensão senoidal.



A forma de onda que mais se aproxima da tensão de saída é

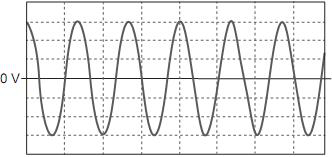

A Figura a seguir mostra a tela de um osciloscópio com a representação de um sinal senoidal. As divisões da tela foram ajustadas para medir: 10 volts/div em amplitude e 15 ms/div na base de tempo.



Com base nos dados da tela do osciloscópio, qual o valor aproximado da frequência, em Hz, desse sinal senoidal?

Duas cargas elétricas positivas são colocadas em um plano na forma apresentada na Figura abaixo. No ponto C, sobre eixos retangulares e distante x da carga e 2x da carga , é colocada uma carga elétrica negativa que será atraída pelas duas cargas, gerando a força resultante .



Com base nos dados da Figura, qual a relação entre as duas cargas ?

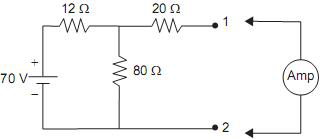

Considere o circuito elétrico resistivo mostrado na Figura abaixo.



Conectando os terminais de um amperímetro, considera- do ideal, nos pontos 1 e 2 do circuito, qual será o valor, em ampères, da corrente elétrica medida nesse amperímetro?

O circuito da Figura abaixo é composto de três impedâncias complexas.



A impedância equivalente entre os pontos a e b desse circuito é
