Na Figura a seguir é apresentado o circuito de um regulador de tensão que emprega um diodo zener Z₁ com tensão de ruptura igual a 6,0 V.

Considerando-se a curva característica de corrente x tensão do diodo zener Z₁ apresentada no gráfico acima, conclui-se que a relação entre a corrente reversa i_Z no diodo zener e a tensão não regulada V_A é expressa graficamente por:

As indústrias utilizam o controlador lógico programável (CLP) como um computador industrial capaz de realizar várias funções e permitir, assim, um controle sobre as plantas industriais cada vez mais automatizadas.
A respeito das características do CLP, tem-se:

A Figura abaixo apresenta um sinal digital.

O sinal dessa Figura é representado como impulso unitário

No circuito acima, os valores referentes à tensão de saída V_out para V_A = +5V e V_A = 0V, serão, respectivamente:

Um componente eletrônico tem vida útil normalmente distribuída com média desconhecida, mas com dispersão de 1.000 horas. Uma fábrica estabelece a confiabilidade como 97,725% para uma operação de 10.000 horas.

Se essa confiabilidade representa duas unidades de desvio em torno da média, então a vida útil esperada para esses componentes eletrônicos, em número de horas, é de

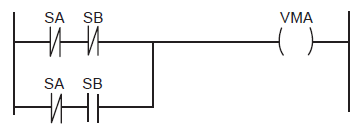

Um trecho de uma programação em Ladder de um processo de destilação está presente na Figura abaixo.


Um operador pretende desligar um motor elétrico que é acionado pela bobina VMA. Dessa forma, o operador terá que executar

Um engenheiro deseja alocar os polos do sistema, representado pelas equações de estado abaixo, para as posições -1, -3 e -6.

Levando-se em conta a função de transferência equivalente do sistema, qual o controlador K de realimentação de estados que esse engenheiro deve projetar?

O circuito a seguir apresenta um amplificador operacional real em uma configuração inversora. Na tentativa de minimizar o efeito da tensão de offset na saída, foi inserido um capacitor de acoplamento após a tensão de entrada.

Sabendo-se que R₁ = 2KΩ, R₂ = 4KΩ e C = 1.6μF, a tensão de saída V_out para uma tensão de entrada Vⁱⁿ = +2V será:

Considere o circuito apresentado na Figura a seguir, composto por dois amplificadores operacionais ideais.

A tensão V_out para uma tensão de entrada V_in = +10V é:

Em automação industrial utilizam-se as redes SCADA que são a infraestrutura utilizada para controlar vários processos. A Tecnologia da Informação (TI) vem ajudando as indústrias a se protegerem e conservarem seus dados contra ataques externos.

Nesse contexto, dentre as ações de segurança em sistemas de controle consta(m) a(o)
