Os circuitos terminais que alimentam apenas um motor, como o CCM₁ e o CCM₂ mostrados na figura, podem ser protegidos contra curtos-circuitos utilizando-se fusíveis do tipo NH ou diazed com retardo de tempo, ou, ainda, disjuntores com dispositivos de disparo magnético.

Normalmente, para que haja coordenação entre o elemento de proteção e o elemento protegido, as curvas características do tempo em função da corrente de atuação do elemento de proteção e de solicitação térmica admissível do elemento protegido devem estar sobrepostas ou ser coincidentes.

Os disjuntores no diagrama unifilar da figura identificados pelos números 10 e 13, devido às suas localizações na instalação elétrica, podem ser, respectivamente, do tipo tripolar a pequeno volume de óleo e do tipo termomagnético.

Um circuito está adequadamente protegido quando os dispositivos de proteção contra sobrecorrentes operam com tempo de retardo proporcional às correntes de curto-circuitos e em um tempo extremamente reduzido para as correntes de sobrecarga.

Na proteção e na coordenação de sistemas elétricos, entende-se por seletividade a capacidade que possui o sistema de proteção de selecionar a parte danificada da rede e retirá-la de serviço sem afetar os circuitos não-danificados.

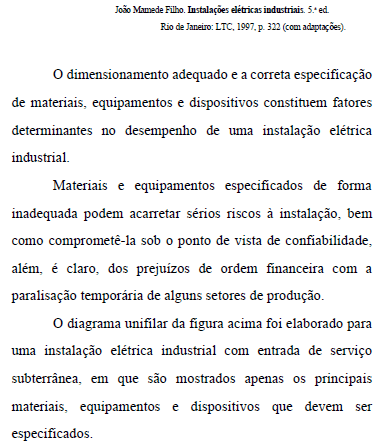

Relativamente aos equipamentos e dispositivos elétricos industriais e tendo em vista o texto CE-II, julgue o item seguinte.

No centro de controle de motores (CCM1) mostrado no diagrama unifilar, os equipamentos de comando e proteção de motores identificados pelos números 22, 23 e 24 representam, respectivamente, a chave seccionadora tripolar, o contator tripolar e o relé térmico.

Relativamente aos equipamentos e dispositivos elétricos industriais e tendo em vista o texto CE-II, julgue o item seguinte.

Os cabos ou condutores no diagrama unifilar da figura identificados pelos números 4 e 12 devem ter a mesma classe de tensão e, conseqüentemente, a mesma bitola emmm2 e o mesmo tipo de condutor.

Relativamente aos equipamentos e dispositivos elétricos industriais e tendo em vista o texto CE-II, julgue o item seguinte.

Os equipamentos no diagrama unifilar da figura identificados pelos números 1, 2 e 3 representam, respectivamente, pára-raios de distribuição, chave fusível e mufla terminal.

Relativamente aos equipamentos e dispositivos elétricos industriais e tendo em vista o texto CE-II, julgue o item seguinte.

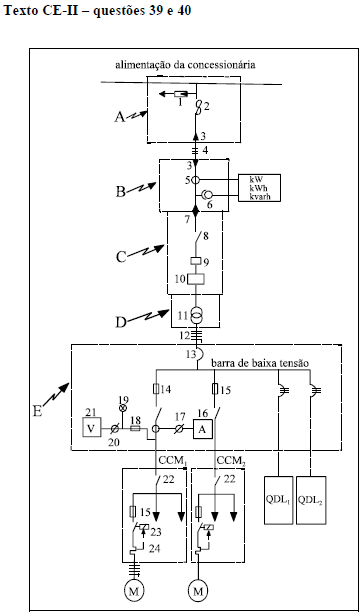

Os quadrados tracejados da figura identificados pelas letras A, B, C, D e E delimitam, respectivamente, o ponto de entrega de energia, o posto de medição, o posto de proteção, o posto de transformação e o quadro geral de força (QGF).

Relativamente aos equipamentos e dispositivos elétricos industriais e tendo em vista o texto CE-II, julgue o item seguinte.

Na elaboração de um projeto de instalação elétrica industrial, deve-se adotar a simbologia que represente cada material e equipamento utilizados de acordo com a simbologia de origem do fabricante e com a simbologia necessária para a cotação internacional de preços.
