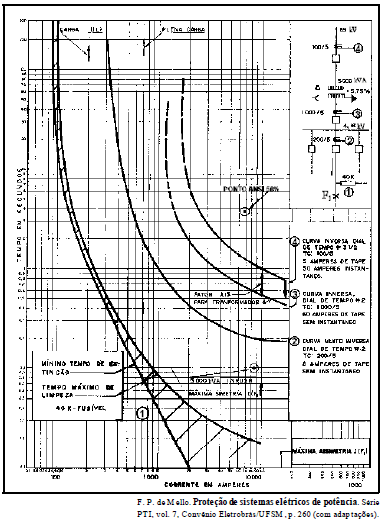

A figura acima mostra parte do diagrama unifilar de um sistema de potência, no qual então indicados um fusível (dispositivo â) e três relés de proteção (associados aos disjuntores Ï, Ð e Ñ) ajustados de forma coordenada, conforme ilustram as curvas de cada dispositivo ao lado esquerdo do diagrama. Os relés são do tipo sobrecorrente de tempo inverso. Uma unidade instantânea é usada também no relé Ñ. No diagrama, é indicado apenas um dispositivo por fase, mas há um dispositivo de proteção em cada fase.
A partir das informações e da figura acima, julgue o seguinte item.
Nos pontos considerados no plano tempo × corrente, a curva associada ao relé Ñ necessariamente deve ficar acima do ponto de inrush e abaixo do ponto ANSI 58%.
A figura acima mostra parte do diagrama unifilar de um sistema de potência, no qual então indicados um fusível (dispositivo â) e três relés de proteção (associados aos disjuntores Ï, Ð e Ñ) ajustados de forma coordenada, conforme ilustram as curvas de cada dispositivo ao lado esquerdo do diagrama. Os relés são do tipo sobrecorrente de tempo inverso. Uma unidade instantânea é usada também no relé Ñ. No diagrama, é indicado apenas um dispositivo por fase, mas há um dispositivo de proteção em cada fase.
A partir das informações e da figura acima, julgue o seguinte item.
O relé ä proporciona proteção de retaguarda para faltas não eliminadas no alimentador de 4,16 kV.
A figura acima mostra parte do diagrama unifilar de um sistema de potência, no qual então indicados um fusível (dispositivo â) e três relés de proteção (associados aos disjuntores Ï, Ð e Ñ) ajustados de forma coordenada, conforme ilustram as curvas de cada dispositivo ao lado esquerdo do diagrama. Os relés são do tipo sobrecorrente de tempo inverso. Uma unidade instantânea é usada também no relé Ñ. No diagrama, é indicado apenas um dispositivo por fase, mas há um dispositivo de proteção em cada fase.
A partir das informações e da figura acima, julgue o seguinte item.
Embora fisicamente as correntes nos lados de 69 kV e 4,16 kV assumam valores consideravelmente diferentes, as curvas dos relés no plano tempo × corrente são ajustadas considerando correntes nos equipamentos refletidas para o lado de menor tensão.
A figura acima mostra parte do diagrama unifilar de um sistema de potência, no qual então indicados um fusível (dispositivo â) e três relés de proteção (associados aos disjuntores Ï, Ð e Ñ) ajustados de forma coordenada, conforme ilustram as curvas de cada dispositivo ao lado esquerdo do diagrama. Os relés são do tipo sobrecorrente de tempo inverso. Uma unidade instantânea é usada também no relé Ñ. No diagrama, é indicado apenas um dispositivo por fase, mas há um dispositivo de proteção em cada fase.
A partir das informações e da figura acima, julgue o seguinte item.
Suponha que, no lado de mais baixa tensão, o fusível indicado no diagrama unifilar protege somente um ramal de motor. Entretanto, há outros motores com potências diferentes, sendo um por ramal, cujos dispositivos de proteção não foram mostrados no diagrama. Nessa situação, é correto afirmar que o fusível indicado — e que, portanto, está coordenado com os relés — corresponde ao dispositivo de proteção do ramal do motor de menor potência.
A figura acima mostra parte do diagrama unifilar de um sistema de potência, no qual então indicados um fusível (dispositivo â) e três relés de proteção (associados aos disjuntores Ï, Ð e Ñ) ajustados de forma coordenada, conforme ilustram as curvas de cada dispositivo ao lado esquerdo do diagrama. Os relés são do tipo sobrecorrente de tempo inverso. Uma unidade instantânea é usada também no relé Ñ. No diagrama, é indicado apenas um dispositivo por fase, mas há um dispositivo de proteção em cada fase.
A partir das informações e da figura acima, julgue o seguinte item.
O denominado ponto ANSI 58% indicado no plano tempo × corrente depende da impedância série equivalente do transformador.
A figura acima mostra parte do diagrama unifilar de um sistema de potência, no qual então indicados um fusível (dispositivo â) e três relés de proteção (associados aos disjuntores Ï, Ð e Ñ) ajustados de forma coordenada, conforme ilustram as curvas de cada dispositivo ao lado esquerdo do diagrama. Os relés são do tipo sobrecorrente de tempo inverso. Uma unidade instantânea é usada também no relé Ñ. No diagrama, é indicado apenas um dispositivo por fase, mas há um dispositivo de proteção em cada fase.
A partir das informações e da figura acima, julgue o seguinte item.
Uma unidade instantânea de sobrecorrente é utilizada no relé Ñ, uma vez que os outros relés são ajustados somente com características de tempo inverso e, no caso de ocorrer uma falta do tipo fase-terra no ponto F1, esse distúrbio precisa ser eliminado de forma instantânea.
A figura acima mostra o diagrama de controle do acionamento de um motor de indução trifásico de rotor em gaiola. Julgue os seguintes itens, relativos ao acionamento e ao diagrama.
Uma vez que não foi colocado um contato normalmente
fechado de c2 em série com a bobina de c3 nem com a
bobina de c1, o contato normalmente fechado de c3 em série
com a bobina de c2 deveria ser retirado, para o perfeito
funcionamento do acionamento.
A figura acima mostra um circuito equivalente de um sistema elétrico de potência com todos os valores das grandezas em pu. Em relação aos valores indicados no circuito, a tensão da fonte é igual a 1 pu e os demais referem-se a valores de impedância de cada elemento de circuito. Com relação a esse circuito, julgue os itens que se seguem.
O valor da corrente que deve ser atribuído à fonte de um
circuito equivalente de Norton entre o nó 2 e o terra de
referência no ponto n é igual a 1,0 pu.
Existem medidas eficazes para a redução da potência de curtocircuito fase-terra em um sistema elétrico de potência e, conseqüentemente, do nível de curto-circuito monofásico. Acerca dessas medidas, julgue o item seguinte.
Um procedimento muito utilizado na interligação entre subsistemas com níveis de tensão diferentes é a inserção de um capacitor em série com o enrolamento terciário do transformador de potência do ponto de interligação. Essa medida possibilita redução de até 20% no nível da corrente de defeito na interligação.
Julgue os itens a seguir, quanto às faltas simétricas em sistemas
elétricos de potência trifásicos.
Em caso de curto-circuito com resistência de falta diferente
de zero, o circuito equivalente para a determinação da
corrente de falta, além da impedância equivalente no ponto
de falta e da fonte de tensão, será acrescido da referida
resistência, a qual é conectada em paralelo com a
impedância equivalente.
