Em um sistema de controle supervisório e de aquisição de dados de um processo industrial, vários são os benefícios em comparação a uma estratégia convencional. Entre os principais componentes da arquitetura de um sistema supervisório, considerando-se apenas hardware, inclui-se

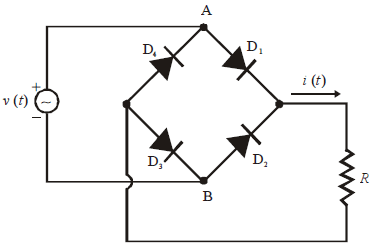

A figura acima mostra o circuito de um retificador de onda completa. O circuito é alimentado por uma fonte senoidal v(t)=V_M.sen(!$ \omega !$t), em volts. Suponha que todos os diodos utilizados no circuito sejam ideais. Em relação a esse circuito, julgue o item a seguir.

A corrente i(t) que flui pelo resistor é alternada.

O fluxo de elétrons através de um condutor proporciona uma corrente elétrica. Para produzir a corrente, é necessária uma força eletromotriz (fem) ou uma diferença de potencial que, por sua vez, para ser mantida, requer trabalho ou energia. Em relação às unidades no sistema internacional (SI) das grandezas mencionadas, julgue o item a seguir.

A unidade de corrente elétrica é o ampere (A), que equivale a coulomb/segundo (C/s).

Donald P. Leach, Eletrônica digital no laboratório.

Makron Books, 1993, pp. 84-85 (com adaptações).

Com base nos circuitos lógicos mostrados nas figuras I e II acima, julgue o item subseqüente, considerando que eles funcionam adequadamente, conforme as ligações indicadas.

As saídas X e Y nos circuitos lógicos apresentam respostas idênticas.
