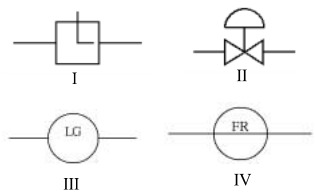

Em muitas situações, o técnico de instrumentação deverá analisar diagramas de montagem de sistemas industriais que seguem alguma simbologia de representação dos instrumentos. Alguns desses símbolos de instrumentos de automação industrial estão representados nas figuras acima, feitas de acordo com a norma NBR-8190 da ABNT. Com referência a esses símbolos e aos instrumentos por eles representados, julgue a associação proposta no item seguinte.

IV — registrador de força montado em painel

Em muitas situações, o técnico de instrumentação deverá analisar diagramas de montagem de sistemas industriais que seguem alguma simbologia de representação dos instrumentos. Alguns desses símbolos de instrumentos de automação industrial estão representados nas figuras acima, feitas de acordo com a norma NBR-8190 da ABNT. Com referência a esses símbolos e aos instrumentos por eles representados, julgue a associação proposta no item seguinte.

III — visor de nível com montagem local

Uma norma de simbologia de instrumentação que é bastante empregada e que tem abrangência internacional é a ISA S 5.1, estabelecida pela organização The Instrumentation, Systems, and Automation Society (ISA). A norma ISA 5.1 também estabelece símbolos usados na indicação de linhas de instrumentos, a exemplo dos mostrados acima. Com relação a esses símbolos e às linhas de instrumentos por eles representadas, julgue as associações propostas nos itens abaixo.

II — sinal hidráulico

Os CLPs podem ser conectados a microcomputadores, gerando uma configuração que permite fácil interação entre o operador/programador e o equipamento de controle. Acerca de CLPs e seu funcionamento, julgue o item subseqüente.

Os sistemas supervisórios geralmente não permitem descrições gráficas da planta automatizada.

Os CLPs podem ser conectados a microcomputadores, gerando uma configuração que permite fácil interação entre o operador/programador e o equipamento de controle. Acerca de CLPs e seu funcionamento, julgue o item subseqüente.

Os CLPs enviam sinais para os sistemas supervisórios por meio de tags.

Em um sistema de medição, para se enviar sinais a distância, são utilizados transmissores de sinal. Nesse sistema, caso a variável medida corresponda à pressão, existem formas distintas de enviar a informação captada pelo sensor para elementos mais distantes. A respeito de transmissores, julgue o item que se segue.

No caso de uso de um sensor capacitivo de pressão, pode-se utilizar como elemento de condicionamento de sinal uma ponte de deflexão AC, que gera na saída um sinal alternado de tensão com amplitude que varia conforme a pressão que esteja sendo medida.

Em um sistema de medição, para se enviar sinais a distância, são utilizados transmissores de sinal. Nesse sistema, caso a variável medida corresponda à pressão, existem formas distintas de enviar a informação captada pelo sensor para elementos mais distantes. A respeito de transmissores, julgue o item que se segue.

Em um transmissor dotado de sensor piezelétrico, utiliza-se como elemento de condicionamento de sinal uma ponte de Wheatstone para gerar uma tensão proporcional à pressão que está sendo medida.

Os instrumentos utilizados para medidas de variáveis em processos industriais precisam estar calibrados para que as medidas sejam confiáveis, dentro de critérios definidos de precisão. A respeito da calibração de instrumentos, julgue o item a seguir.

Em procedimentos de calibração, o chamado padrão de trabalho é aquele que é rotineiramente utilizado para calibrar instrumentos de medição.

Em processos industriais, uma ampla gama de variáveis precisa ser monitorada e controlada para que o produto final do processo esteja de acordo com especificações preestabelecidas. A respeito de variáveis físicas geralmente presentes em processos industriais, julgue o item subseqüente.

Se a temperatura de um corpo for igual a 300 K e sofrer um aumento de 10 oC, ela passará a ser igual a 329,15 K.

Os instrumentos utilizados para medidas de variáveis em processos industriais precisam estar calibrados para que as medidas sejam confiáveis, dentro de critérios definidos de precisão. A respeito da calibração de instrumentos, julgue o item a seguir.

Radiano é derivado de relação estabelecida entre as unidades de base metro e segundo.
