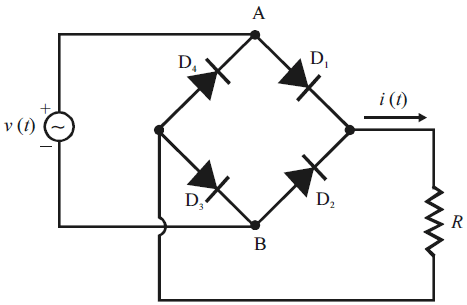

A figura acima mostra o circuito de um retificador de onda completa. O circuito é alimentado por uma fonte senoidal v(t) = V_M.sen(!$ \omega !$t), em volts. Suponha que todos os diodos utilizados no circuito sejam ideais. Em relação a esse circuito, julgue o item a seguir.

A corrente i(t) que flui pelo resistor é alternada.

A figura acima mostra o circuito de um retificador de onda completa. O circuito é alimentado por uma fonte senoidal v(t) = V_M.sen(!$ \omega !$t), em volts. Suponha que todos os diodos utilizados no circuito sejam ideais. Em relação a esse circuito, julgue o item a seguir.

Nesse circuito, quando D₄ está conduzindo, a fonte v(t) está no seu semiciclo negativo.

As isolações dos condutores são caracterizadas por um limite máximo de temperatura em regime de serviço contínuo. Em relação à isolação de condutores, julgue o item a seguir.

A corrente no condutor depende da maneira como este será instalado. O condutor, por sua vez, deverá apresentar temperatura, em serviço contínuo, não superior ao limite de temperatura do material isolante utilizado.

Julgue o item subseqüente, acerca de sistemas de energia elétrica em corrente alternada.

As quedas de tensão em cabos condutores não são afetadas pela fase (ângulo) das correntes que fluem por eles.

A figura acima mostra o circuito de um retificador de onda completa. O circuito é alimentado por uma fonte senoidal v(t) = V_M.sen(!$ \omega !$t), em volts. Suponha que todos os diodos utilizados no circuito sejam ideais. Em relação a esse circuito, julgue o item a seguir.

Quando a tensão v(t) está no seu semiciclo positivo, apenas os diodos D₁ e D₃ estão conduzindo.

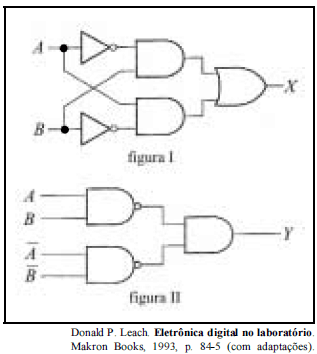

Com base nos circuitos lógicos mostrados nas figuras I e II acima, julgue o item subseqüente, considerando que eles funcionam adequadamente, conforme as ligações indicadas.

O circuito lógico da figura I pode ser utilizado para implementar um multivibrador biestável.

Com base nos circuitos lógicos mostrados nas figuras I e II acima, julgue o item subseqüente, considerando que eles funcionam adequadamente, conforme as ligações indicadas.

As saídas X e Y nos circuitos lógicos apresentam respostas idênticas.

Donald P. Leach, Eletrônica digital no laboratório.
Makron Books, 1993, p. 111 (com adaptações).

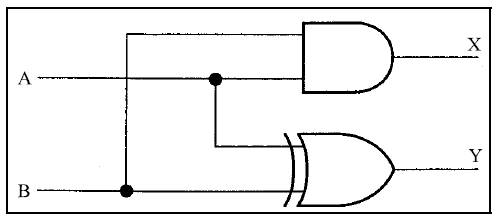

A figura acima mostra um circuito lógico com duas entradas e duas saídas, conhecido como meio somador. Julgue o item a seguir, acerca desse circuito e dos elementos que o compõem.

Na adição de dois dígitos binários, A e B, a saída da porta AND nesse circuito indica o dígito de “vai um”.

Donald P. Leach, Eletrônica digital no laboratório.
Makron Books, 1993, p. 111 (com adaptações).

A figura acima mostra um circuito lógico com duas entradas e duas saídas, conhecido como meio somador. Julgue o item a seguir, acerca desse circuito e dos elementos que o compõem.

Um meio somador pode também ser construído utilizando-se somente portas AND e OR.

Com base nos circuitos lógicos mostrados nas figuras I e II acima, julgue o item subseqüente, considerando que eles funcionam adequadamente, conforme as ligações indicadas.

O circuito lógico da figura II pode ser implementado para determinar a paridade de um número binário de dois dígitos.
