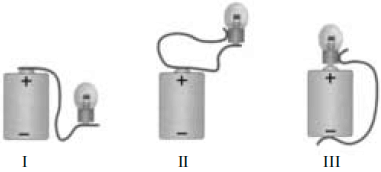

Se a pilha mostrada na figura abaixo for de 1,5 V, para que ela forneça à lâmpada energia suficiente para brilhar satisfatoriamente, deverá ser ligada de acordo com a conexão II.

Considere a figura acima, que mostra três turistas com massas iguais sobre um bote inflável de massa desprezível e um sistema de coordenadas cartesianas cuja origem situa-se na extremidade do bote, à esquerda da figura, no nível da água. Considere também que o centro de massa de cada um dos três turistas encontra-se a 1,0 m, 5,0 m e 6,0 m da origem, e que a aceleração da gravidade é constante em todos os pontos do sistema. Com base nessas informações, julgue o item que se segue, referentes às leis de Newton e suas implicações.

Se a resultante das forças externas aplicadas no bote ao longo do eixo x é nula, então a componente do momento linear do bote é uma constante de movimento na direção desse mesmo eixo.

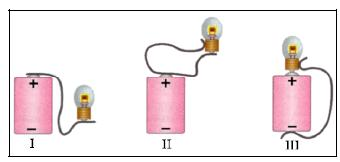

Considerando as três conexões mostradas na figura acima, julgue o item seguinte.

As conexões I e II permitirão acender a lâmpada, enquanto a conexão III não permitirá acendê-la.

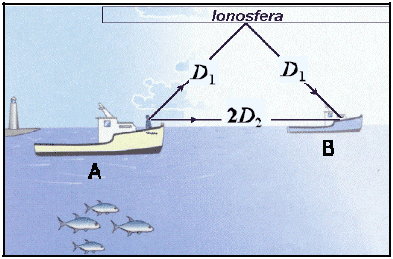

A figura acima mostra dois barcos comunicando-se por ondas de rádio. As ondas senoidais emitidas pelo barco A atingem um receptor no barco B por incidência direta e por reflexão na ionosfera. Nessa situação,

haverá interferência construtiva das ondas de rádio no ponto B, quando !$ D_1-D_2=n\lambda !$, em que !$ \lambda !$ é o comprimento de onda e n é um número inteiro.

A figura acima mostra a relação entre duas escalas termométricas.

Com base nessas informações, julgue o item que se segue.

A relação entre as escalas de temperatura Fahrenheit e Celsius é dada pela expressão: !$ T(ºF)=\dfrac{9}{5}T(ºC) !$.

O comprimento da onda sonora observada pelo operário, no caso de um movimento relativo entre a plataforma e a lancha, pode ser calculado pelo efeito Doppler, que algumas vezes é denominado efeito Doppler-Fizeau.

Uma força é denominada conservativa quando o trabalho realizado por essa força depender apenas das posições inicial e final. Com relação a esse conceito, julgue o item abaixo.

O trabalho W, realizado por uma força ao longo de qualquer trajetória entre os pontos A e B ilustrados na figura abaixo, é simétrico ao trabalho realizado ao longo da mesma trajetória, mas em sentido contrário, isto é, W_AB = -W_BA.

A figura acima mostra um tipo de óleo fluindo por um tubo, denominado de tubo de Venturi. Um técnico observa que a pressão P₁ é maior que a pressão P₂. Considerando que a área da seção transversal A₁ é maior do que A₂, que o óleo é um fluido ideal e que a influência da variação da altura nas diferentes partes do tubo é desprezível, julgue os itens a seguir.

As variações de velocidades e pressões no aparelho (tubo de Venturi) podem ser descritas usando o princípio de Pascal.

A ilustração a seguir mostra uma representação esquemática das principais partes do olho humano. A imagem formada na retina deve-se aos raios luminosos que atravessam a córnea passando pelo cristalino. O cristalino é uma lente delgada, biconvexa e com concavidade variável.

De acordo com as informações acima, julgue o item que se segue.

Considerando o cristalino uma lente biconvexa com os dois raios de curvatura iguais, pode-se afirmar que a imagem formada será sempre real e invertida.

O circuito representado na figura abaixo contém duas malhas e é composto por fonte, resistor, capacitor e indutor, que freqüentemente é usado em equipamentos tais como flash de câmeras fotográficas, alarmes ou desfibriladores na estabilização das funções cardíacas.

Com base no circuito representado na ilustração acima, julgue o seguinte item.

Para aumentar a capacitância equivalente do circuito acima, seria necessário introduzir mais capacitores no referido circuito e ligá-los em série.
