A figura acima mostra curvas típicas do conjugado, em porcentagem do conjugado de plena carga, versus velocidade, em porcentagem, para motores de indução trifásica, para três categorias de motores — D, H e N — que apresentam diferentes características de partida. A respeito dessas curvas típicas e de motores de indução trifásico, julgue o item seguinte.

Motores da categoria N são de grande porte, demandando elevadas correntes de partida, ao passo que motores da categoria H são de aplicação geral, muito utilizados em pequenas indústrias.

Com referência a circuitos trifásicos, julgue o item a seguir.

A potência ativa trifásica consumida por uma carga trifásica e equilibrada é expressa por !$ P=V_L \times I_L \times cos\, \phi !$, em que V_L é a tensão de linha, I_L é a corrente de linha e cos !$ \phi !$, o fator de potência.

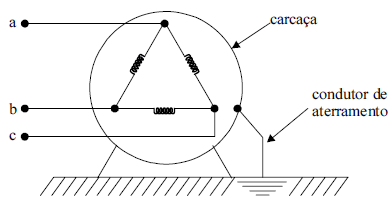

A figura acima mostra as três fases de alimentação de um motor de indução trifásico, com ligação das suas bobinas em triângulo, sendo que cada fase está submetida à tensão de fase igual a 220 V. O motor possui carcaça metálica, aterrada apropriadamente. Considere a situação na qual o motor esteja funcionando, quando, repentinamente, o isolamento de uma das fases é rompido e passa a energizar a carcaça do motor. Mesmo diante dessa situação, o motor continua ligado, apesar da perda aparente de rendimento para atendimento da carga em seu eixo. Com relação a essa situação hipotética, julgue o item a seguir.

Na situação de energização e falha de isolamento, a carcaça aterrada fica submetida, em relação à terra, a um potencial diferente daquele que a carcaça teria caso não fosse aterrada.

Julgue o item seguinte, com relação a máquinas elétricas rotativas.

Considere que um motor de corrente contínua com excitação do tipo shunt tenha a velocidade reduzida em razão da aplicação de carga adicional. Nessa situação, o torque desenvolvido pela armadura desse motor aumentará.

Ensaios a vazio e de curto-circuito são realizados em transformadores monofásicos com núcleo ferromagnético com o objetivo de se determinarem os parâmetros do circuito equivalente desse tipo de equipamento. Instrumentos de medição como voltímetros, amperímetros e wattímetros são utilizados nesses ensaios. Acerca dos ensaios realizados em transformadores, julgue o item que se segue.

O wattímetro pode ser usado, no ensaio a vazio, para medir as perdas no núcleo do transformador, enquanto que, no ensaio de curto-circuito, esse instrumento serve para medir as perdas nos enrolamentos.

Em uma instalação elétrica industrial de pequeno porte, a opção escolhida pelo proprietário foi utilizar dois tipos de lâmpadas, em função das necessidades do ambiente de trabalho. O proprietário optou por lâmpadas fluorescentes e lâmpadas de vapor de sódio. Sobre esses tipos de lâmpadas, julgue o item subseqüente.

A vida útil média das lâmpadas de vapor de sódio é maior do que a vida média útil de lâmpadas fluorescentes.

A figura acima mostra as três fases de alimentação de um motor de indução trifásico, com ligação das suas bobinas em triângulo, sendo que cada fase está submetida à tensão de fase igual a 220 V. O motor possui carcaça metálica, aterrada apropriadamente. Considere a situação na qual o motor esteja funcionando, quando, repentinamente, o isolamento de uma das fases é rompido e passa a energizar a carcaça do motor. Mesmo diante dessa situação, o motor continua ligado, apesar da perda aparente de rendimento para atendimento da carga em seu eixo. Com relação a essa situação hipotética, julgue o item a seguir.

Ao tocar a carcaça energizada do motor, um indivíduo será submetido a uma corrente cuja intensidade é tão elevada que poderá levá-lo ao óbito. Esse fato é justificado porque o indivíduo ficará sujeito a uma tensão igual a 220 V em relação à terra.

Ensaios a vazio e de curto-circuito são realizados em transformadores monofásicos com núcleo ferromagnético com o objetivo de se determinarem os parâmetros do circuito equivalente desse tipo de equipamento. Instrumentos de medição como voltímetros, amperímetros e wattímetros são utilizados nesses ensaios. Acerca dos ensaios realizados em transformadores, julgue o item que se segue.

No ensaio de curto-circuito, ao se aplicar uma tensão nominal do lado ensaiado, é possível medir, com o uso do amperímetro, uma corrente de pequena magnitude, denominada corrente de excitação.

Considerando a figura acima, que representa o laço de histerese de determinado material ferromagnético, em que B é a indução magnética e H, a intensidade do campo magnético, julgue o item a seguir.

Os pontos X e Y mostrados na figura são denominados, respectivamente, força coerciva e retentividade (remanência) do material ferromagnético.

Um sistema de automação industrial que possua um conjunto de recursos como robôs, máquinas, ferramentas e dispositivos de armazenamento pode ser capaz de funcionar de modo relativamente autônomo, controlado por computadores.
