O número BE, no sistema hexadecimal, corresponde ao número 190, no sistema decimal.

Considere a seguinte equação discreta no tempo

!$ u(k+1)+a_1u(k)=b_0e(k+1)+b_1e(k), !$

que caracteriza determinado sistema discreto no tempo, em que a₁, b₀ e b₁ são constantes reais. Julgue o item seguinte, relativo a essa equação.

Essa equação caracteriza um filtro FIR (finite impulse response), ou seja, resposta ao impulso finita no tempo.

Nos microprocessadores mais avançados disponíveis atualmente, o menor comprimento de canal dos transistores de efeito de campo é de 5 μm.

A parte do circuito formado pelo amplificador operacional op 3 e pelos resistores R ₃ e R ₄ é denominada integrador analógico, pois realiza a operação de integração da diferença dos sinais de entrada.

O valor da tensão V _s é igual a 2,5 V.

Desprezando não-linearidades, considere um servomecanismo, implementado com um motor de corrente contínua e um tacômetro acoplado em seu eixo, que possui função de transferência dada por

!$ G(s)=\dfrac{V_w(s)}{V_a(S)}=\dfrac{K_{MT}}{\tau s +1'} !$

em que V_W(s) e V_a(s) correspondem às transformadas de Laplace da tensão de saída do tacômetro e tensão de armadura do motor, respectivamente. K_MT e !$ \tau !$ são constantes positivas. A dinâmica do amplificador de excitação de tensão, assumida como estática, é dada pelo ganho K_Amp. Para controle de velocidade, o amplificador, o motor e o tacômetro estão em cascata, e realimentação negativa unitária é utilizada. Acerca do controle dinâmico do processo apresentado, julgue o item a seguir.

Pelo modelo teórico apresentado, se K_Amp e K_MT forem positivos, então o sistema em malha fechada é sempre estável.

O circuito acima ilustra um amplificador linear, cuja entrada corresponde à tensão v_e e cuja saída corresponde à tensão vs. Considerando que todos os componentes desse circuito sejam ideais, julgue o próximo item.

A impedância de saída do amplificador é igual a 5 k!$ \Omega !$.

O circuito acima ilustra um amplificador linear, cuja entrada corresponde à tensão v_e e cuja saída corresponde à tensão vs. Considerando que todos os componentes desse circuito sejam ideais, julgue o próximo item.

A impedância de entrada do amplificador é igual a 1 k!$ \Omega !$.

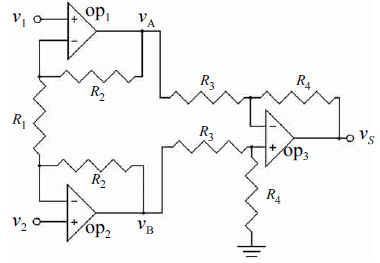

A figura acima mostra um circuito muito utilizado em instrumentação eletrônica. Considerando que todos os componentes que constituem o circuito sejam ideais e que os amplificadores sejam alimentados por fontes simétricas de +12 V e !12 V, julgue o item subseqüente.

A tensão de saída —!$ v_s !$ — pode ser expressa por !$ v_s=\dfrac{2R_2+R_1}{R_1}\dfrac{R_4}{R_3}(v_2-v_1) !$.

A figura acima mostra um circuito muito utilizado em instrumentação eletrônica. Considerando que todos os componentes que constituem o circuito sejam ideais e que os amplificadores sejam alimentados por fontes simétricas de +12 V e !12 V, julgue o item subseqüente.

A tensão !$ v_A !$ pode ser expressa por !$ v_A=\dfrac{R_1+R_2}{R_1}v_1-\dfrac{R_2}{R_1}v_2 !$.
