Se as portas lógicas usadas no circuito tiverem sido fabricadas com a tecnologia TTL, o nível zero na saída dessas portas corresponderá a uma tensão entre 0 V e 0,1 V e o nível 1, a uma tensão entre 4,9 V e 5 V.

O circuito funciona como um filtro passa-baixas.

O número 10111101, no sistema binário, corresponde ao número 189, no sistema decimal.

Considere a seguinte equação discreta no tempo

!$ u(k+1)+a_1u(k)=b_0e(k+1)+b_1e(k), !$

que caracteriza determinado sistema discreto no tempo, em que a₁, b₀ e b₁ são constantes reais. Julgue o item seguinte, relativo a essa equação.

Essa equação discreta pode caracterizar a discretização de um compensador de avanço contínuo.

Julgue o item abaixo, relativo a sistemas de numeração.

Representado em base dois, o número decimal 85 é igual a 1010101

Considere que uma carga trifásica equilibrada, submetida a uma mesma tensão de linha, possa ser conectada tanto em delta quanto em estrela. Nessa situação, a potência ativa trifásica consumida pela carga quando ligada em delta será menor que a potência consumida quando a carga for ligada em estrela.

Os RTDs são sensores de temperatura com comportamento muito mais não-linear que os termistores e os termopares. Esses sensores são ativos, e geram tensões sem necessidade de fontes de polarização. A tensão gerada por esses dispositivos diminui com o aumento da temperatura.

A corrente I ₂ é igual a 0,5 A.

Desprezando não-linearidades, considere um servomecanismo, implementado com um motor de corrente contínua e um tacômetro acoplado em seu eixo, que possui função de transferência dada por

!$ G(s)=\dfrac{V_w(s)}{V_a(S)}=\dfrac{K_{MT}}{\tau s +1'} !$

em que V_W(s) e V_a(s) correspondem às transformadas de Laplace da tensão de saída do tacômetro e tensão de armadura do motor, respectivamente. K_MT e !$ \tau !$ são constantes positivas. A dinâmica do amplificador de excitação de tensão, assumida como estática, é dada pelo ganho K_Amp. Para controle de velocidade, o amplificador, o motor e o tacômetro estão em cascata, e realimentação negativa unitária é utilizada. Acerca do controle dinâmico do processo apresentado, julgue o item a seguir.

Se o sinal de referência de velocidade tiver forma parabólica com relação ao tempo, a resposta do sistema não conseguirá acompanhá-lo e tenderá a apresentar erro infinito quando o tempo tender ao infinito.

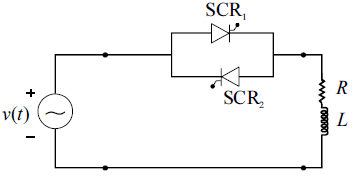

O circuito acima realiza a alimentação de uma carga RL cuja potência deve ser controlada. Esse controle é feito por meio de dois SCRs ligados em antiparalelo, conforme o circuito ilustrado na figura. A respeito desse circuito e da alimentação da carga, julgue o próximo item.

Desde que respeitadas as suas limitações, um único TRIAC seria capaz de realizar a mesma função atribuída aos dois SCRs no circuito.
