Suponha que o tubo descrito no texto tenha sofrido um corte na seção longitudinal, passando a ter geometria semelhante à de uma placa plana de espessura igual a 2 cm. Se uma das superfícies for mantida a 170 ºC e a outra, a 30 ºC, sendo a condutividade térmica do material K = 52 W/(m × ºC), a taxa de transferência de calor através da placa será igual a

Na situação apresentada no texto, a transferência de calor do fluido para o tubo e do tubo para o ar ambiente se dá, respectivamente, por

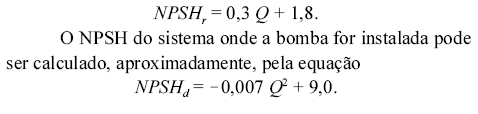

A curva característica de net positive suction head (NPSH) requerido de certa bomba pode ser determinada a partir da equação

Com base nessas informações e no texto precedente, é correto concluir que o valor máximo de vazão que o sistema pode veicular, sem que haja cavitação, é

Texto para as questões 99 e 100

As curvas características de determinada bomba centrífuga podem ser aproximadas pelas seguintes equações:

H = -0,01 Q² +30;

n = -0,15 Q² +6Q,

em que H é a altura manométrica, dado em metros (m), Q é a vazão em litros por segundo (L/s), e n é o rendimento do conjunto motor-bomba. Além disso, esta bomba está instalada em um sistema de tubulações de sucção e recalque, cuja curva característica pode ser aproximada pela equação

E = 0,05 Q² +20.

Com base nas informações do texto, é correto concluir que o ponto de funcionamento do sistema descrito será dado por

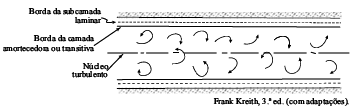

Na subcamada de fluido, os turbilhões são amortecidos em conseqüência das forças viscosas e o calor é transmitido principalmente por condução. No núcleo turbulento, ocorre a mistura de fluidos mais quentes com fluidos mais frios, e o calor é transmitido muito rapidamente, oferecendo pouca resistência ao fluxo de calor.

Nessas condições, a maneira mais eficaz de aumentar o coeficiente de transferência de calor por convecção é

O número de Reynolds é um parâmetro adimensional, que classifica os regimes de escoamento, interpretado como

As raízes do denominador de uma função transferência, que é a equação característica, são utilizadas para verificar a estabilidade do processo industrial. As raízes têm a seguinte forma s = a + bi, em que a é a parte real, b é a parte imaginária. Acerca das raízes dessa equação, é correto afirmar que

A extração líquido-líquido é um método de separação mais eficiente que a destilação,

I no caso de substâncias inorgânicas complexadas ou dissolvidas em soluções aquosas ou orgânicas.

II no caso da separação de mistura estar de acordo com o tipo químico e não com a volatilidade relativa.

III no caso de misturas que formam azeótropos.

O solvente (absorvente) ideal em uma coluna de absorção é aquele que

I tem uma alta volatilidade para minimizar os custos de sua recuperação.

II tem uma alta solubilidade para o soluto, o que minimiza a sua quantidade na alimentação.

III deve ser estável para minimizar sua reposição.
