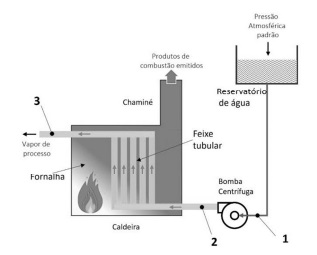

O diagrama precedente representa uma unidade geradora de vapor instalada ao nível do mar. Nos pontos 1 e 2, a temperatura da água, cuja densidade é igual a 1.000 kg/cm3 , é igual a 25 °C, a elevação de pressão causada pela bomba é de 74 kPa, a temperatura no ponto 3 é igual a 133 °C, e o reservatório de água é mantido aberto e cheio, tendo sido instalado a 5 m de altura do ponto de sucção da bomba centrífuga.

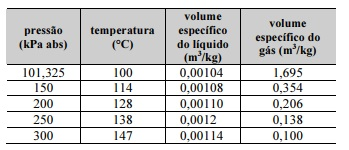

A tabela seguinte apresenta as propriedades de saturação da água.

Com base nas informações apresentadas e considerando que a aceleração gravitacional local é igual a 10 m/s² , que a pressão atmosférica é igual a 101,325 kPa abs e que a perda de água é desprezível, julgue o item que se segue.

A aplicação de um revestimento com baixa emissividade sobre a superfície externa da fornalha possibilita a redução da perda de calor para o ambiente.

O diagrama precedente representa uma unidade geradora de vapor instalada ao nível do mar. Nos pontos 1 e 2, a temperatura da água, cuja densidade é igual a 1.000 kg/cm3 , é igual a 25 °C, a elevação de pressão causada pela bomba é de 74 kPa, a temperatura no ponto 3 é igual a 133 °C, e o reservatório de água é mantido aberto e cheio, tendo sido instalado a 5 m de altura do ponto de sucção da bomba centrífuga.

A tabela seguinte apresenta as propriedades de saturação da água.

Com base nas informações apresentadas e considerando que a aceleração gravitacional local é igual a 10 m/s² , que a pressão atmosférica é igual a 101,325 kPa abs e que a perda de água é desprezível, julgue o item que se segue.

A caldeira representada no diagrama caracteriza-se como do tipo aquatubular.

O diagrama precedente representa uma unidade geradora de vapor instalada ao nível do mar. Nos pontos 1 e 2, a temperatura da água, cuja densidade é igual a 1.000 kg/cm3 , é igual a 25 °C, a elevação de pressão causada pela bomba é de 74 kPa, a temperatura no ponto 3 é igual a 133 °C, e o reservatório de água é mantido aberto e cheio, tendo sido instalado a 5 m de altura do ponto de sucção da bomba centrífuga.

A tabela seguinte apresenta as propriedades de saturação da água.

Com base nas informações apresentadas e considerando que a aceleração gravitacional local é igual a 10 m/s² , que a pressão atmosférica é igual a 101,325 kPa abs e que a perda de água é desprezível, julgue o item que se segue.

Antes do acionamento da bomba, a pressão de sucção nela é superior a 150 kPa.

O diagrama precedente representa uma unidade geradora de vapor instalada ao nível do mar. Nos pontos 1 e 2, a temperatura da água, cuja densidade é igual a 1.000 kg/cm3 , é igual a 25 °C, a elevação de pressão causada pela bomba é de 74 kPa, a temperatura no ponto 3 é igual a 133 °C, e o reservatório de água é mantido aberto e cheio, tendo sido instalado a 5 m de altura do ponto de sucção da bomba centrífuga.

A tabela seguinte apresenta as propriedades de saturação da água.

Com base nas informações apresentadas e considerando que a aceleração gravitacional local é igual a 10 m/s² , que a pressão atmosférica é igual a 101,325 kPa abs e que a perda de água é desprezível, julgue o item que se segue.

No ponto 3, a água está no estado de vapor superaquecido, com elevado grau de superaquecimento.

O diagrama precedente representa uma unidade geradora de vapor instalada ao nível do mar. Nos pontos 1 e 2, a temperatura da água, cuja densidade é igual a 1.000 kg/cm3 , é igual a 25 °C, a elevação de pressão causada pela bomba é de 74 kPa, a temperatura no ponto 3 é igual a 133 °C, e o reservatório de água é mantido aberto e cheio, tendo sido instalado a 5 m de altura do ponto de sucção da bomba centrífuga.

A tabela seguinte apresenta as propriedades de saturação da água.

Com base nas informações apresentadas e considerando que a aceleração gravitacional local é igual a 10 m/s² , que a pressão atmosférica é igual a 101,325 kPa abs e que a perda de água é desprezível, julgue o item que se segue.

No ponto 1, a água está no estado de líquido saturado.

O diagrama precedente representa uma unidade geradora de vapor instalada ao nível do mar. Nos pontos 1 e 2, a temperatura da água, cuja densidade é igual a 1.000 kg/cm3 , é igual a 25 °C, a elevação de pressão causada pela bomba é de 74 kPa, a temperatura no ponto 3 é igual a 133 °C, e o reservatório de água é mantido aberto e cheio, tendo sido instalado a 5 m de altura do ponto de sucção da bomba centrífuga.

A tabela seguinte apresenta as propriedades de saturação da água.

Com base nas informações apresentadas e considerando que a aceleração gravitacional local é igual a 10 m/s² , que a pressão atmosférica é igual a 101,325 kPa abs e que a perda de água é desprezível, julgue o item que se segue.

Feixes tubulares com tubos de maior diâmetro permitem que seja mantida uma menor pressão hidrostática no interior dos tubos em razão do aumento da área da superfície de contato do líquido.

Em relação aos fundamentos teóricos da conservação da energia mecânica, julgue o item que se segue.

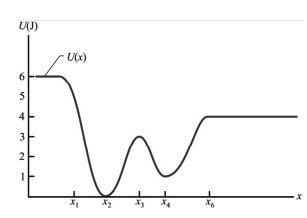

Considerando-se que o gráfico a seguir ilustre a variação da energia potencial U(x) de um objeto em função de sua posição x, é correto afirmar que o ponto x₂ corresponde à velocidade máxima do objeto, na qual toda a energia mecânica está concentrada em forma de energia cinética.

Em relação aos fundamentos teóricos da conservação da energia mecânica, julgue o item que se segue.

O atrito é uma força conservativa que garante que, para um sistema isolado, a energia cinética e a energia potencial possam variar sem causar variação da energia mecânica.

Com relação às propriedades dos gases, julgue o item a seguir.

Diferentemente dos sólidos e dos líquidos, muitos gases são distintos entre si no que se refere a suas propriedades físicas, sendo pouco útil definir um padrão de referência com o qual os gases possam ser comparados.
