Acerca de máquinas elétricas e seus princípios de funcionamento, julgue o item a seguir.

Para realizar periodicamente a inversão do sentido de rotação de um motor de indução do tipo gaiola de esquilo, basta permutar quaisquer duas das três linhas de alimentação do motor.

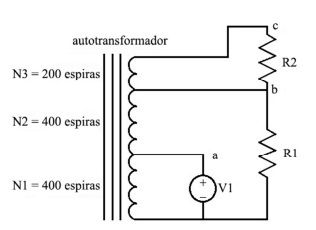

A figura a seguir mostra o esquema de um autotransformador que foi projetado como parte do circuito de partida de um motor de indução para o controle de uma estação de monitoramento. A fonte V1 funciona em corrente alternada, sendo V1 = 4 V, R1 = 10 Ω e R2 = 40 Ω.

Tendo como referência essas informações e considerando o autotransformador ideal, julgue o item seguinte.

A tensão no ponto b do circuito é suficiente para alimentar uma carga que demande 9 V.

A figura a seguir mostra o esquema de um autotransformador que foi projetado como parte do circuito de partida de um motor de indução para o controle de uma estação de monitoramento. A fonte V1 funciona em corrente alternada, sendo V1 = 4 V, R1 = 10 Ω e R2 = 40 Ω.

Tendo como referência essas informações e considerando o autotransformador ideal, julgue o item seguinte.

A corrente elétrica que passa por R2 é inferior a 0,1 A.

A figura a seguir mostra o esquema de um autotransformador que foi projetado como parte do circuito de partida de um motor de indução para o controle de uma estação de monitoramento. A fonte V1 funciona em corrente alternada, sendo V1 = 4 V, R1 = 10 Ω e R2 = 40 Ω.

Tendo como referência essas informações e considerando o autotransformador ideal, julgue o item seguinte.

A potência elétrica dissipada em R1 é superior a 7 W.

Julgue o item subsequente, relativo a medidas elétricas.

Para medir a corrente elétrica que flui através de um componente, o multímetro deve ser configurado na escala de corrente contínua (DC) e conectado em série com o componente, independentemente do tipo de corrente (AC ou DC) no circuito.

Julgue o item subsequente, relativo a medidas elétricas.

Para medir a potência consumida por um aparelho elétrico em um circuito monofásico, um wattímetro deve ser conectado de forma que seu terminal de tensão seja ligado em paralelo ao aparelho e seu terminal de corrente seja conectado em série. Essa configuração permite a medição direta da potência ativa consumida pelo aparelho, fornecendo a leitura em watts, com base na corrente que flui através do aparelho e na tensão nos seus terminais.

Julgue o item subsequente, relativo a medidas elétricas.

Para medir a tensão em um circuito elétrico residencial em que a tensão provida pela concessionária é de 220 V_RMS, o multímetro deve ser configurado na escala de tensão alternada e seus terminais devem ser conectados em paralelo com o componente ou ponto do circuito a ser medido.

Julgue o item subsequente, relativo a medidas elétricas.

Considere que tenha sido feita uma medida da tensão em um circuito elétrico residencial em que a tensão provida pela concessionária é de 220 V_RMS e que o valor medido tenha sido uma tensão eficaz de 210 V_RMS. Nesse caso, a tensão medida está associada a uma tensão senoidal com amplitude de pico a pico de 420 V.

Acerca de eletromagnetismo, julgue o item a seguir.

As linhas de indução do campo magnético gerado por uma corrente elétrica em um fio retilíneo são sempre paralelas ao comprimento do fio.

Acerca de eletromagnetismo, julgue o item a seguir.

Materiais ferromagnéticos, como o ferro e o níquel, perdem suas propriedades magnéticas permanentemente ao serem aquecidos acima de certa temperatura crítica.
