No circuito elétrico mostrado na figura acima, o valor da fonte de tensão senoidal é expresso em termos de seu valor eficaz e as impedâncias são dadas em ohms, em que !$ j = \sqrt{-1} !$ . Com base nessas informações, julgue o item que se segue.

Cada resistor consome 16 W.

Considere que uma carga equilibrada, com ligação em triângulo, seja suprida por tensão de linha com valor eficaz igual a 200 V. Considere ainda que a potência total absorvida por essa carga seja igual a 1.200 VA com fator de potência indutivo igual a 0,8. Com base nessas informações, julgue o item a seguir.

O valor eficaz da corrente que flui por cada fase da carga é igual a 2 A.

Julgue o próximo item acerca de máquinas elétricas.

O rotor constituído por segmentos de comutador, sobre os quais deslizam escovas, é típico de um uma máquina síncrona, visto que nesse tipo de máquina é necessário alimentar o rotor em corrente alternada, que é então retificada através dos segmentos de comutador.

Julgue o item que se segue, relativo ao registro de anotação de responsabilidade técnica (ART) para obras e serviços de engenharia.

Em caso de alteração contratual, com aumento de escopo dos serviços sem alteração do objeto, deve-se registrar uma ART complementar vinculada às ARTs iniciais do profissional.

Com relação à caracterização de máquinas de indução, julgue o item que se segue.

Motores de indução em gaiola que proporcionam alto conjugado de partida são apropriados para acionamento de elevadores.

Acerca da polarização em dielétricos e a magnetização de materiais, julgue o item seguinte.

Considere que determinado material magnético, sob efeito de magnetização externa variável, exiba uma relação não linear entre densidade de fluxo magnético B e intensidade de campo magnético H, conforme mostrado na figura abaixo. Comparando-se as permeabilidades magnéticas do material em dois pontos distintos dessa curva, é correto afirmar que a permeabilidade associada ao campo H₁ é menor que a permeabilidade associada ao campo H₂.

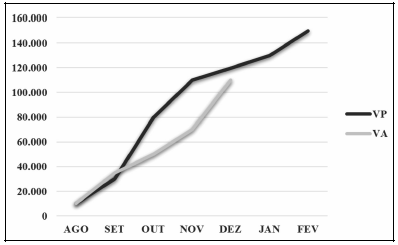

É correto afirmar que mais de 70% da obra está concluída.

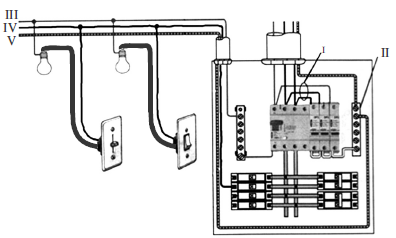

A figura acima ilustra um circuito de iluminação e o quadro de distribuição ao qual ele está ligado, todos pertencentes a uma instalação elétrica predial em baixa tensão. No quadro de distribuição destacam-se os barramentos e os condutores de fase (dois chegando ao quadro), neutro e de proteção, que interligam os barramentos. Com base nessas informações, julgue o item a seguir.

No circuito de iluminação, os condutores neutro e de fase correspondem, na figura, aos números III e V, respectivamente.

Julgue o item que se segue, relativo ao registro de anotação de responsabilidade técnica (ART) para obras e serviços de engenharia.

No desenvolvimento de projetos, a ART pode ser elaborada na fase final do trabalho, desde que o seu registro ocorra antes da entrega definitiva do produto ao cliente.
