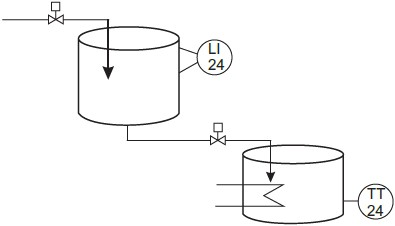

Uma planta farmacêutica possui uma unidade de preparo de matéria-prima, conforme apresentado no esquema simplificado da figura abaixo.

Os instrumentos instalados no processo representam

A vazão de entrada de vapor ministrada a um trocador de calor é controlada por um sistema de intertravamento, por meio de uma válvula solenoide e dois termostatos. Por questões de segurança, a válvula solenoide vai abrir quando o termostato de baixa entrar em alarme, e vai fechar quando o termostato de alta entrar em alarme. Assumindo que esta lógica foi configurada em um CLP e sabendo que os sinais dos equipamentos obedecem à tabela de informação apresentada acima, os sinais lógicos para o termostato de baixa em alarme, para o termostato de alta fora de alarme e para o sinal recebido pela válvula, nesta situação, serão, respectivamente,

Uma válvula de controle pneumática, ar para fechar, está instalada em uma linha de adição de produto a um tanque de armazenamento intermediário. Após vários estudos de controle de qualidade deste produto, foi verificado que a imprecisão na atuação desta válvula é a maior responsável pela interferência no produto final. Sua curva de calibração apresenta os resultados da tabela abaixo.

Se o atuador estiver posicionado em 50% de abertura, qual a vazão esperada, em Kg/hr?

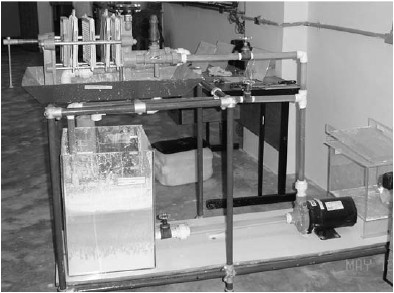

O processo de separação sólido-líquido com formação de torta é aplicado no tratamento de efluentes industriais. Em geral, o filtro prensa de quadro e placas, mostrado na figura abaixo, é um dos mais recomendados para esta finalidade.

A respeito do filtro prensa conclui-se que a(o)

Para o processo de centrifugação envolvendo separação líquido-líquido e sólido-líquido, qual é a recomendação correta?

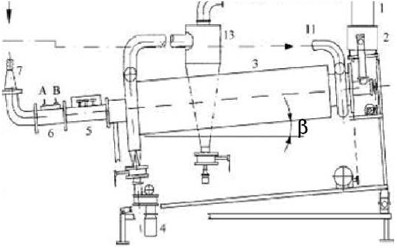

O secador rotativo contínuo é um equipamento de grande interesse em processos industriais em virtude da sua eficiência e flexibilidade de operação. O equipamento, ilustrado na figura, permite controlar a umidade final do produto em função da vazão, temperatura e umidade do ar, bem como pela inclinação (ângulo !$ \beta !$) do tambor rotativo.

Mantendo-se as demais condições operacionais, analise possíveis procedimentos do operador.

I - Aumentar a inclinação do tambor (ângulo !$ \beta !$) para obter um produto com menor umidade.

II - Reduzir a umidade do ar na entrada para obter um produto com menor umidade na saída do secador.

III - Reduzir a vazão do ar para obter um produto final mais seco.

IV - Aumentar a temperatura do ar na entrada do secador para reduzir a umidade final do produto.

Estão corretos APENAS os procedimentos

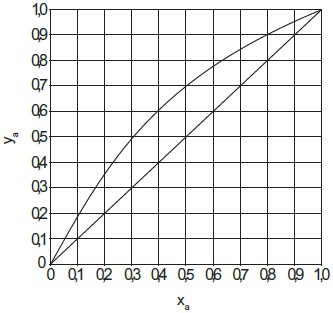

Em um tanque, coloca-se uma mistura binária líquida de A e B, com composição 0,5 molar em A à temperatura T₁ e à pressão atmosférica. Na figura abaixo, encontra-se o diagrama de equilíbrio destas duas espécies à pressão atmosférica.

Aquecendo esta mistura até a sua temperatura de bolha, a composição molar de B da primeira bolha é igual a

Uma mistura binária de A e B, com 60% molar de A, é alimentada a um tanque de flash (destilação integral) que opera no estado estacionário. A constante de equilíbrio de fases do composto A é K_A = y_A / x_A, onde y_A e x_A representam, respectivamente, as frações molares nas fases vapor e líquida, e o seu valor é 5. O flash separa a mistura em duas correntes, uma líquida e outra vapor de igual vazão molar. A fração molar do composto A no produto líquido é igual a

Nos locais de trabalho, é comum a prática do levantamento manual de cargas. Este levantamento deve ser executado de modo correto para evitar o surgimento de doenças osteomusculares. Qual a maneira correta de proceder ao levantamento manual de cargas?

Em uma indústria petroquímica ocorreu o vazamento de um produto líquido contido num tanque. Uma ação defensiva para isolar o produto que vazou, na tentativa de mantê-lo dentro da área já impactada, e de impedir que alcance outros locais, pode ser obtida

I - utilizando-se terra para desviar o fluxo;

II - cavando-se valas para canalizar o produto;

III - aplicando-se um neutralizador químico sobre a substância que vazou;

IV - usando-se tampões para remendar rachaduras no tanque;

V - usando-se barreiras absorventes para juntar e conter o produto.

São corretas APENAS as ações
