A linha elástica representativa dos deslocamentos de uma viga plana biapoiada, carregada em seu terço médio por uma carga transversal distribuída de forma uniforme, pode ser descrita matematicamente por três polinômios, sendo dois de

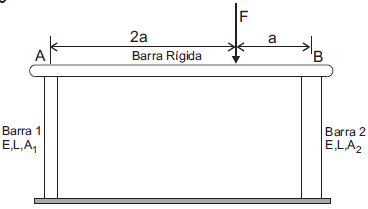

Um suporte estrutural, representado na figura acima, consiste de uma barra rígida AB simplesmente apoiada em duas barras elásticas lineares flexíveis. As barras são de mesmo material e possuem comprimentos idênticos. Quando uma carga F é aplicada ao suporte, a relação que deve existir entre as áreas das barras 1 e 2 (A₁/A₂), para garantir que a barra rígida permaneça na horizontal, é

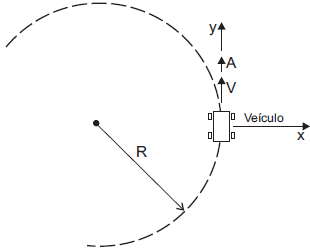

Um veículo de massa m percorre uma trajetória circular de raio R, conforme mostrado na figura acima. Se considerado como uma partícula com velocidade V e aceleração A, conforme indicado, a força resultante atuante nos pneus em relação ao referencial xy está posicionada

O mecanismo biela-manivela-cursor da figura acima opera como mecanismo de retorno rápido. Na fase indicada, a velocidade do cursor vale

Uma estrutura projetada para movimentação de trechos de tubulação é constituída por 2 cabos e 1 barra, conforme ilustrado na figura acima. A tubulação é posicionada de forma simétrica sobre a estrutura. Ao suportar uma peça tubular de 600 N, os valores da força de tração atuante em cada cabo e da força de compressão na barra BC, em N, valem, respectivamente,

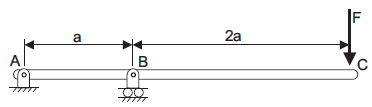

Um engenheiro deve projetar os pinos A e B dos apoios de uma viga plana com as condições de contorno e carregamento mostrados na figura acima. O projeto tem como base os valores das forças de corte que atuam nesses pinos, as quais dependem das reações nos apoios A e B, que valem, respectivamente,

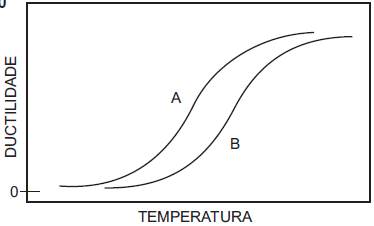

Uma das principais funções do ensaio Charpy é determinar se o material apresenta ou não uma transição dúctilfrágil, que está relacionada à dependência da absorção de energia de impacto com variações na temperatura de ensaio. Exemplos de curvas de transição dúctil-frágil apresentados na figura acima são resultantes do ensaio de impacto, que podem representar corpos de prova

De maneira geral, os ferros fundidos são uma classe de ligas ferrosas com grafita, ao invés de cementita. Essa tendência para formar grafita é regulada pela presença de silício na composição química do material e taxa de resfriamento imposta durante a fabricação. Em função de sua classificação, o ferro fundido apresenta, como caracteristicas,

Os procedimentos convencionais de tratamento térmico para a produção de aços martensíticos envolvem, normalmente, o resfriamento rápido e contínuo do material austenitizado em algum meio de resfriamento. No tratamento térmico de têmpera, a dureza da martensita é significantemente influenciada pelo(a)

Aços podem apresentar diversas classificações, sendo uma das mais usuais aquela que considera a reação eutetoide, classificando esse material como hipoeutetoide, eutetoide ou hipereutetoide. Um aço hipereutetoide resfriado dentro das condições de equilíbrio terá sua microestrutura constituída de
