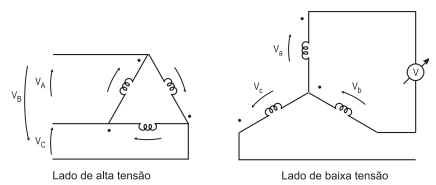

O transformador trifásico, apresentado no circuito da figura acima, é constituído por um banco de transformadores monofásicos de 600 V/120 V (valores de tensão eficaz). Sabendo-se que as tensões aplicadas ao lado de alta tensão possuem a sequência ABC, a leitura do voltímetro colocado no lado de baixa tensão, em volts, é

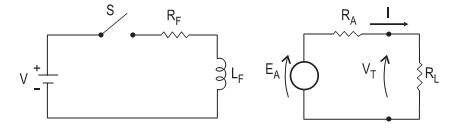

A figura acima apresenta um gerador síncrono com circuito de excitação independente, onde o circuito de campo é alimentado por uma fonte chaveada, representada por uma bateria de tensão V e uma chave S. A chave S, que opera com um duty cycle D e com um período de chaveamento T, tem intervalo de tempo muito menor do que a constante de tempo RL do circuito de campo. O gerador alimenta uma carga representada pela resistência R_L' que demanda uma corrente de 10 A.
Considere os seguintes dados:
• A curva de excitação pode ser aproximada pela função E_A (IF) = 100I_F , onde I_F é o valor médio da corrente de campo.
• V = 100 volts; R_F = 50 Ω; R_A = 0,1 Ω; e D = 0,25.

O esquema da Figura 1 mostra o equivalente monofásico de um dado circuito, composto por uma fonte de tensão V(t) que alimenta uma impedância Z e que demanda da fonte uma corrente I(t). As formas de onda dos valores eficazes da tensão e da corrente são apresentadas na Figura 2, cujos valores de pico são, respectivamente, 100 V e 20 A.

Com base no exposto, considere as afirmativas abaixo.
I - A carga é predominantemente indutiva, e o resistor é de 5 Ω.
II - A carga é predominantemente indutiva, e o indutor é de 3,5 H.
III - A carga é predominantemente capacitiva, e o capacitor é de

Está correto APENAS o que se afirma em

No Brasil, segundo o Balanço Energético Nacional 2009, realizado pela Empresa de Pesquisa Energética, as energias renováveis representaram uma parcela significativa de toda a energia produzida. A respeito das diversas fontes renováveis, excetuando-se a hídrica, qual a que possui maior potencial energético no Brasil?

Um transformador trifásico de 500 kVA, com tensões de linha de 10 kV no primário e 0,5 kV no secundário, possui impedância de 0,2 p.u.. Sabendo-se que a potência e a tensão de bases referidas ao lado de alta são, respectivamente, 500 kVA e 10 kV, a impedância no lado de alta desse transformador, em ohms, é

A respeito da torre de arrefecimento de uma usina termelétrica a ciclo combinado, tem-se que a sua

Um engenheiro realizou um estudo em uma indústria a fim de diminuir os gastos com a energia elétrica. Dentre as várias medidas que foram adotadas para alcançar a redução desejada, aquela que, sob o ponto de vista do consumidor, é considerada uma medida de conservação de energia é a(o)

A respeito de acionamento de motores elétricos, considere as afirmativas abaixo.

I - O Soft-Starter é um equipamento que permite a partida suave, bem como o ajuste da rotação e do torque do motor
II - O conversor de frequência permite a partida suave do motor.
III - A chave estrela-triângulo permite partir motores com carga pesada.

Está correto APENAS o que se afirma em

Os estabelecimentos com carga instalada superior a 75 kW devem constituir e manter o Prontuário de Instalações Elétricas. O procedimento que NÃO é obrigatório para esse tipo de instalação é a

AlimentadorAL#1 AlimentadorAL#2
Interrupção Duração(h) Interrupção Duração (h)
1^a 3 1^a 2
2^a 3 2^a 4
A tabela acima mostra a duração de cada interrupção ocorrida em dois alimentadores, AL#1 e AL#2, de uma distribuidora de energia elétrica, em um período de um mês. Os alimentadores AL#1 e AL#2 atendem, respectivamente, a 10 e 20 unidades consumidoras. Considerando-se apenas os dois alimentadores, o valor, em horas, da Duração Equivalente de Interrupção por Unidade Consumidora (DEC) do conjunto é
